Описание

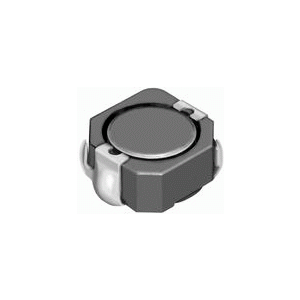

SMD-дроссель Sumida CDRH105RNP-470NC на ферритовом сердечнике с магнитным экранированием. Индуктивность 47 мкГн, максимальное сопротивление постоянному току 130 мОм, корпус 10,5×10,3×5,1 мм. Применяется в DC-DC преобразователях ноутбуков, LCD-телевизоров, DVD-плееров и игровых приставок.
Технические характеристики
| Тип сердечника | Ferrite drum core |
| Упаковка | Carrier tape and reel |
| Артикул | CDRH105RNP-470NC |
| Применение | DC-DC converter inductors for Notebook PC, LCD TV, DVD, Game machine, STB, Projector |
| Тип упаковки | SMD |
| Диаметр катушки | 12.9 inch |
| Тип компонента | SMD Power Inductor |
| Dimensions max | 10.5×10.3×5.1mm |
| Product weight | 1.8g |
| Соответствие RoHS | Да |
| Ширина | 10.3mm |
| Inductance value | 47μH |
| Макс. темп. хр. | +100℃ |
| Мин. темп. хр. | -40℃ |
| Сопротивление DC макс. | 130mΩ |
| Высота | 5.1mm |
| Длина | 10.5mm |
| Кол-во на катушке | 500pcs |
| Dc resistance temp | 20℃ |
| Magnetic shielding | Да |
| Макс. раб. темп. | +100℃ |
| Мин. раб. темп. | -40℃ |
| Ток насыщения | 2.00A |
| Допуск индуктивности | ±30% |
| Dc resistance typical | 100mΩ |
| Temperature rise spec | ΔT=40℃ at Ta=20℃ |
| Solder reflow temp peak | 260℃ |
| Temperature rise current | 2.00A |
| Уровень чувствительности к влаге | 1 |
| Inductance measure condition | 100kHz |
