Транзистор полевой STD35NF06LT4
Нет в наличии
Описание

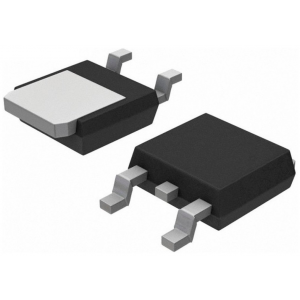

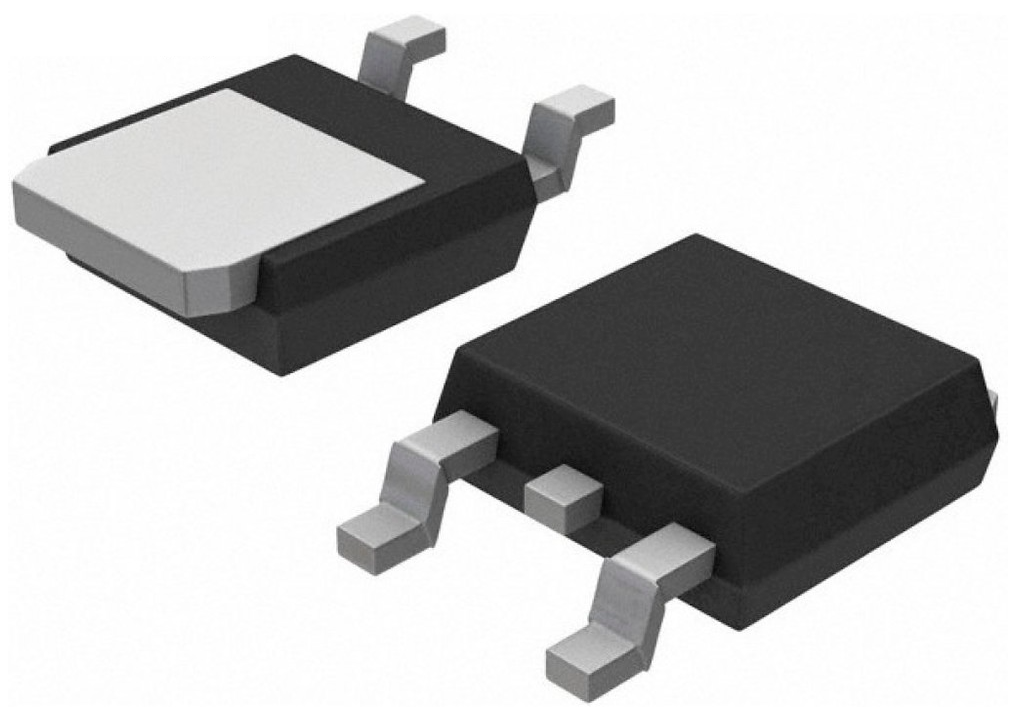

Полевой транзистор (MOSFET) от ST Microelectronics в корпусе DPAK (TO-252). Рассчитан на максимальное напряжение сток-исток 60 В и импульсный ток до 35 А. Отличается низким сопротивлением открытого канала и быстрым переключением (время нарастания около 100 нс). Подходит для импульсных источников питания, схем управления нагрузкой и DC-DC преобразователей в промышленной и автомобильной электронике.
Технические характеристики
| Макс. заряд затвора | 33nC |
| Тип. заряд затвора | 25nC |
| Tf тип. | 20ns |
| Tr тип. | 100ns |
| Eas max | 280mJ |
| Isd max | 35A |
| Маркировка | D35NF06L |
| Корпус | DPAK (TO-252) |
| Qgd тип. | 10nC |
| Qgs тип. | 5nC |
| Qrr тип. | 200nC |
| Trr тип. | 80ns |
| Макс. Vgs | ±16V |
| VSD тип. | 1.5V |
| Тип. Ciss | 1700pF |
| Coss тип. | 305pF |
| Тип. Crss | 105pF |
| Igss макс. | ±100nA |
| Тип. обратный ток | 5A |
| Vdgr max | 60V |
| Vdss max | 60V |
| Макс. dV/dt | 5V/ns |
| Упаковка | Tape and reel |
| Td(вкл) тип. | 20ns |
| Idm импульсный | 140A |
| Td(выкл) тип. | 40ns |
| Vgs порог макс. | 2.5V |
| Vgs порог мин. | 1V |
| Isdm pulsed | 140A |
| Артикул | STD35NF06LT4 |
| Idss max 60v | 1µA |
| Ptot max 25c | 80W |
| V br dss min | 60V |
| Base quantity | 2500 |
| Bulk quantity | 2500 |
| Тип монтажа | SMD |
| Rth j amb max | 100°C/W |
| Тип компонента | N-channel Power MOSFET |
| Rth j case max | 1.88°C/W |
| Коэф. сниж. | 0.53W/°C |
| Макс. темп. хр. | 175°C |
| Мин. темп. хр. | -55°C |
| Tmax lead solder | 275°C |
| Gfs typ 15v 17 5a | 28S |
| Ток стока непрерывный 25C | 35A |
| Idss max 60v 125c | 10µA |
| Непрерывный ток 100°C | 24.5A |
| Макс. рабочая температура | 175°C |
| Rds on max 10v 17 5a | 0.017Ω |
| Rds on typ 10v 17 5a | 0.014Ω |
| Rds on max 4 5v 17 5a | 0.020Ω |
| Rds on typ 4 5v 17 5a | 0.016Ω |
