Резисторная сборка A09-472JP
Нет в наличии
Описание

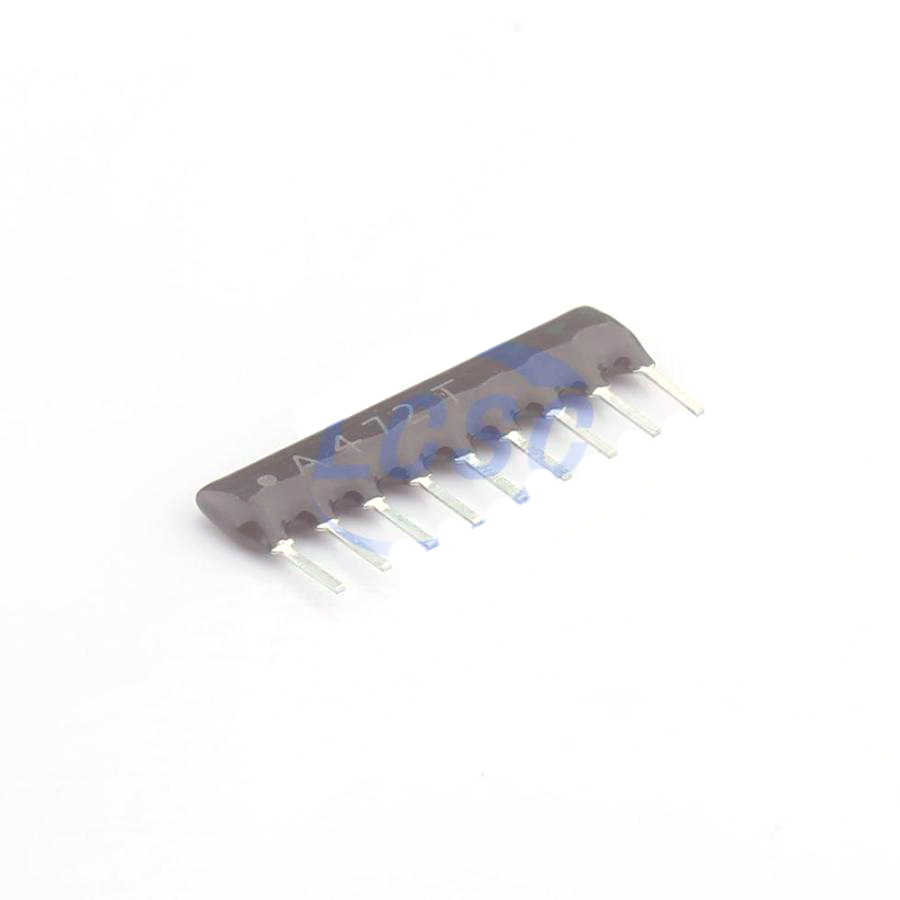

Резисторная сборка A09-472JP от производителя FH (Guangdong Fenghua Advanced Tech) представляет собой компактный модуль из нескольких резисторов в одном корпусе. Номинал 4,7 кОм (обозначение 472) позволяет использовать её для ограничения тока или в цепях подтяжки в цифровых устройствах. Применяется для экономии места на плате и упрощения монтажа в промышленной и бытовой электронике.
Технические характеристики
| Корпус | SIP |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Кол-во выводов | 9 |
| Допуск, % | 5 |
| Шаг выводов | 2.54mm ±0.1 |
| Сопротивление | 4.7kΩ |
| Шаг выводов | 2.54mm |
| Ном. мощность | 1/4W (assumed from order code H, but not explicit) |
| Диаметр вывода | 0.50mm ±0.1 |
| Паяемость | 95% coverage |
| Макс. ширина корпуса | 5.08mm |
| Тип компонента | thick_film_network_resistor |
| Высота корпуса макс. | 3.00mm |
| Макс. длина корпуса | 22.82mm |
| Диапазон сопротивлений | 1Ω to 10MΩ (E24 series) |
| Номинальная температура | 70°C |
| Макс. рабочее напряжение | 200V |
| Макс. перенапр. | 280V |
| Схема включения | Type A |
| Сопр. изоляции | 100MΩ min at 500V DC |
| Диап. раб. темп. | -55°C to +125°C |
| Диэлектрическая прочность | 500V DC |
| ТКС сопротивления | 100ppm/°C (10Ω ≤ R ≤ 1MΩ) |
