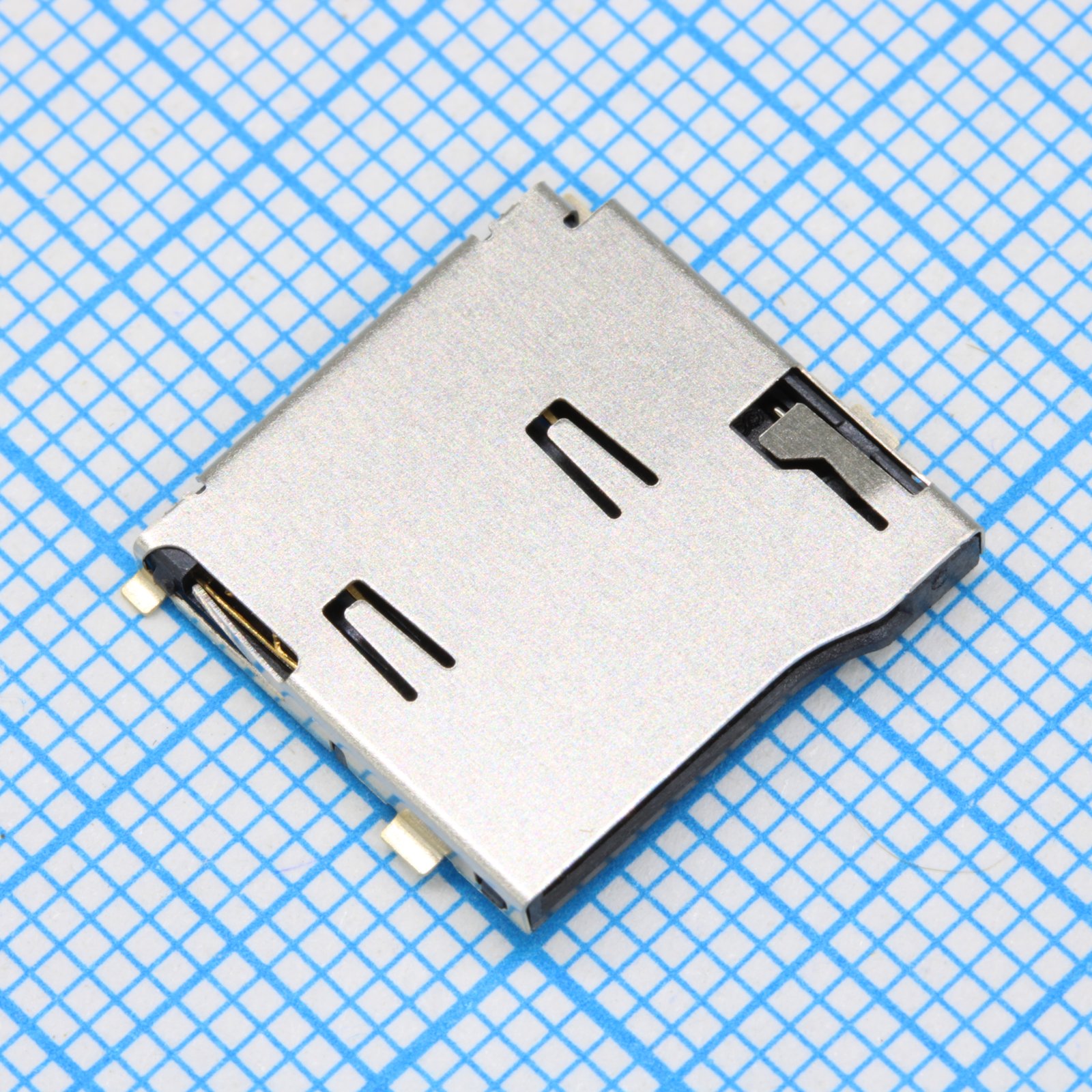

Разъём L-KLS1-TF-003C-H1.9-R
У поставщика
У поставщиков
263 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,84 |
Цены поставщиков
Склад 2
В наличии:92 шт
Срок поставки: до 2 недель
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,84 |
Склад 13
В наличии:171 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,26 |
| от 96 | 20,92 |
| от 192 | 18,99 |
| от 384 | 17,51 |
| от 1 000 | 16,42 |
Описание
Разъём для карт памяти формата TF/microSD от KLS Electronic. Модель L-KLS1-TF-003C-H1.9-R представляет собой компактный держатель с высотой 1,9 мм, предназначенный для надёжного контакта и фиксации накопителя. Конструкция типа push-push (толкни-толкни) обеспечивает удобную установку и извлечение карты. Применяется в портативной электронике, модулях связи и устройствах, где требуется компактный слот для внешнего накопителя.
Технические характеристики
| Единицы | mm |
| Высота | 1.85mm |
| Тип | TF Card Connector |
| Шаг | 1.1 мм |
| Тип монтажа | SMD |
| Кол-во выводов | 9 |
| Размеры | Other: 8.0±0.1mm, 15.2+0.1mm, 8.80±0.02mm, 8.8±0.1mm, 1.10±0.02mm, 1.1±0.1mm, 0.30+0.02mm, 0.50mm, 10.5±0.1mm, 13.8±0.1mm, 9.6±0.1mm, 2-1.00mm, 5.10mm, 0.7±0.05mm, 2-1.6±0.1mm, 0.70±0.05mm, 1.6±0.1mm, 14.5±0.1mm, 14.6+0.1mm, 0.7±0.1mm, 4.4+0.05mm, 1.0±0.1mm, 0.6+0.1mm, 3.7±0.1mm, 0.95+0.05/-0.03mm, 11.1±0.1mm, 9.8+0.1mm, 2.7+0.1mm, 0.8±0.1mm, 1.85±0.06mm, 0.7±0.15mm, 0.10mm ALL, 2.400mm, 14.70mm, 46-45mm, 1.40mm, 5.50mm, 1.20mm, 9.70mm, 2-2.20mm, 2-φ1.00mm, 2-1.20mm, 3.00mm, 8.00mm, 0.40mm, 2.40±0.10mm, 4.90mm, 15.90mm, 0.90mm, 2.81mm, 1.00mm; Ширина: 16.2±0.1mm; Высота: 1.85±0.06mm; Длина: 14.8±0.1mm |
| Размер листа | A4 |
| Описание | Micro SD Card Connector; Push/Push, H1.85mm, SMD with CD Pin, Gold |
| Артикул | L-KLS1-TF-003C-H1.9-R |
| Дата чертежа | 2018-03-10 |
| Производитель | NingBo KLS ELECTRONIC CO.,LTD. |
| Циклы сочленения | 5000 Insertions |
| Shell plating | 30u" Ni Overall min, 0.5u" Au Selective Contact Area |
| Write protect | LOCK |
| Тип разъема | Micro SD Card Connector |
| Ном. ток | 0.5mA AC/DC max |
| Insertion type | Push/Push |
| Pin assignment | 1: DAT2; 2: CD/DAT3; 3: CMD; 4: VDD; 5: CLK; 6: VSS; 7: DAT0; 8: DAT1; 9: CD |
| Материал корпуса | T=0.15 |
| Ном. напряжение | 125V AC/DC |
| Допуск угла | X: ±5°; XX: ±2° |
| Покрытие контакта | 50u" Ni Overall, Au Selective Contact Area, 30u"-70u" Sn Over Ni On Solder Area |
| Материал контакта | Copper Alloy T=0.15 |
| Peak temperature | 260°C ±0.5°C |
| Общий допуск | X: ±0.15; XX: ±0.05 |
| Сопр. контакта | 100mΩ Max |
| Материал изолятора | High Temperature Thermoplastic, LCP, UL94V-0 |
| Сопр. изоляции | 1000MΩ Min./500VDC |
| Ambient humidity range | 95% R.H. Max |
| Диапазон темп. окр. | -25°C to +85°C |
| Диап. темп. хр. | -25°C to +85°C |
| Кол-во контактов | 8 |
