Описание

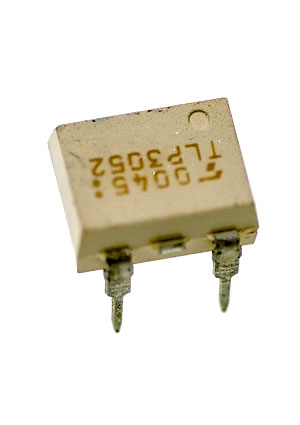

Оптопара TLP3052 от TOSHIBA выполнена в 6-выводном пластиковом DIP-корпусе для монтажа в отверстия. Компонент обеспечивает изоляцию до 5000 В RMS при максимальном напряжении питания 240 В AC и прямом токе до 50 мА. Подходит для управления нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вес | 0.39g |
| Корпус | 6-lead plastic DIP |
| Тип монтажа | Выводной |
| Сертификаты | UL, SEMKO, BSI, VDE (option D4) |
| Clearance | 7.0mm min (standard) |
| Прямое напряжение | 1.0V to 1.3V (typ 1.15V) at 10mA |
| Ток удержания | 1.0mA typ |
| Обратный ток | 10µA max at 5V |
| Обратное напряжение | 5V |
| On state current | 100mA max |
| Путь утечки | 7.0mm min (standard) |
| Напр. изоляции | 5000Vrms min |
| Выходная емкость | 30pF typ at 0V, 1MHz |
| Макс. напр. пит. | 240V ac |
| Макс. прямой ток | 50mA |
| Trigger led current | 10mA max |
| Толщина изоляции | 0.5mm min |
| Сопр. изоляции | 5e10 ohm min, 1e14 ohm typ |
| Макс. прямой ток | 1A |
| Dv/dt test conditions | Rin=120 ohm, Vcc=5V, 4k ohm load |
| Peak on state current | 2A |
| Peak on state voltage | 1.7V typ, 3.0V max at 100mA |
| Peak off state current | 10nA typ, 1000nA max at 600V |
| Peak off state voltage | 600V min |
| Power dissipation input | 100mW |
| On state rms current 25c | 100mA |
| On state rms current 70c | 50mA |
| Power dissipation output | 300mW |
| Диап. темп. хр. | -55°C to 150°C |
| Junction temperature input | 125°C |
| Температура пайки выводов | 260°C for 10s |
| Forward current recommended | 15mA to 25mA |
| Input to output capacitance | 0.8pF typ |
| Junction temperature output | 115°C |
| Диап. раб. темп. | -40°C to 100°C |
| Total package power dissipation | 330mW |
| Highest permissible over voltage | 8000V pk |
| Peak nonrepetitive surge current | 1.2A |
| Off state output terminal voltage | 600V |
| Maximum operating insulation voltage | 890V pk |
| Critical rate of rise off state voltage | 500 V/µs typ at 240Vrms, 85°C |
| Critical rate of rise commutating voltage | 0.2 V/µs min at 60Vrms, 15mA |
