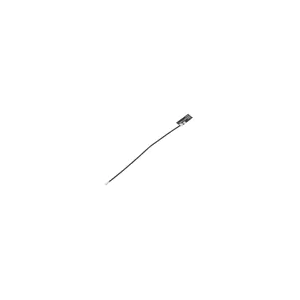

Антенна MOLEX 2069941100 — гибкая Wi-Fi антенна для устройств Интернета вещей. Работает в диапазонах 2,4 и 5 ГГц с пиковым усилением до 3,6 dBi, имеет 50-омный импеданс и всестороннюю диаграмму направленности. Крепится на клейкую основу, оснащена кабелем 100 мм и совместима с разъёмом Microcoaxial RF. Подходит для систем умного дома, промышленной автоматики и беспроводных датчиков.
Технические характеристики
| Тип | Wi-Fi Antenna |
| Ширина | 6.40mm |
| Длина | 15.40mm |
| Серия | 206994 |
| Функция | Signal |
| Protocol | BLE, BT, Thread, Wi-Fi, Zigbee |
| Импеданс | 50 Ohm |
| Пиковое усиление | 3.6 dBi @ 5 GHz |
| Толщина | 0.15mm |
| Mates with | 734120110 Microcoaxial RF, 50 Ohm |
| Нетто вес | 0.471g |
| Длина кабеля | 100.00mm |
| Поляризация | Linear |
| Название продукта | 2.4/5GHz Flexible Antenna |
| Тип компонента | Flexible Antenna with Cable |
| Способ монтажа | Adhesive |
| Тип упаковки | PET Film |
| Семейство продукта | Internet of Things (IoT) Antennas: Wi-Fi, Bluetooth, Zigbee |
| Return loss s11 | < -10 dB, < -5 dB |
| Диаграмма направленности | Omnidirectional |
| Frequency band1 end | 2483.5 MHz |
| Frequency band2 end | 5850 MHz |
| Frequency band1 start | 2400 MHz |
| Frequency band2 start | 5150 MHz |
| Total efficiency 5ghz | >70% |
| Electrical connectivity | кабель |
| Total efficiency 2 4ghz | >55% |
