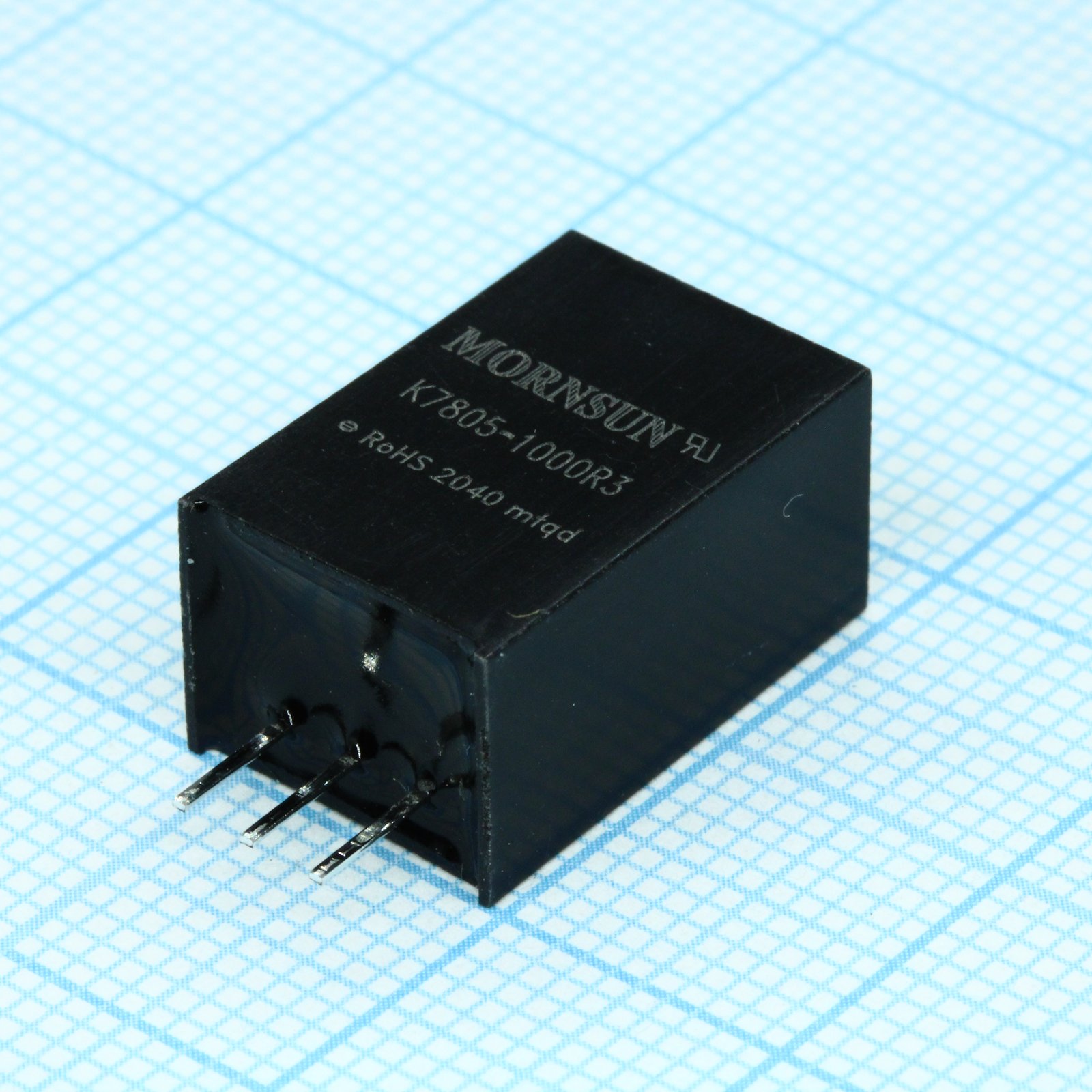

Источник питания K7805-1000R3
У поставщика
У поставщиков
4 091 шт.
Норм. уп.: 4
Цены поставщиков
Склад 39
В наличии:3 492 шт.
Срок поставки: до недели
Норм. уп.: 44
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 180,01 |
| от 22 | 170,34 |
| от 38 | 165,03 |
| от 63 | 160,77 |
| от 105 | 157,12 |
Склад 13
В наличии:595 шт
Срок поставки: до недели
Норм. уп.: 44
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 200,13 |
| от 20 | 188,88 |
| от 44 | 179,95 |
| от 88 | 172,10 |
| от 176 | 166,80 |
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 4
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 238,05 |
| от 4 | 214,94 |
Описание
MORNSUN K7805-1000R3 — это DC-DC преобразователь с КПД до 93%. Модель обеспечивает стабильное выходное напряжение 5 В при токе до 1000 мА, поддерживая входное напряжение от 8 до 36 В. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| MTBF | 2000khours |
| RoHS | Да |
| Тип | DC/DC Converter |
| Серия | K78xx-1000R3(L) |
| Вес | 3.8g |
| Корпус | SIP |
| Тип монтажа | Выводной |
| Размеры | 11.50x9.00x17.50mm |
| КПД | 93/87 |
| Артикул | K7805-1000R3 |
| Вх. фильтр | Capacitance filter |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Сертификаты | EN/BSEN/IEC 62368-1 |
| Метод охлаждения | Free air convection |
| Вых. ток | 1000mA |
| Вых. напряжение | 5.0V |
| Помехоустойчивость CS | 3Vr.m.s perf. Criteria A |
| Помехоустойчивость RS | 10V/m perf. Criteria A |
| Рег. нагрузки | ±0.4% |
| Помехоустойчивость EFT | ±1kV perf. Criteria B |
| Помехоустойчивость ЭСР | Contact ±4kV perf. Criteria B |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 20mVp-p |
| Точность напряжения | ±2% |
| Выход 1, В | 5 |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 8V |
| Линейная регулировка | ±0.2% |
| Patent protection | Да |
| Устойчивость к импульсам | line to line ±1kV perf. Criteria B |
| Макс. вых. ток | 1000mA |
| Макс. емк. нагр. | 680µF |
| Диап. вх. напр. | 8.0-36V |
| Макс. влажн. хр. | 95%RH |
| Мин. влажн. хр. | 5%RH |
| Ном. вх. напр. | 24V |
| Reverse polarity input | Forbidden |
| Макс. емкостная нагрузка | 2000 μF |
| Negative output support | Да |
| Макс. темп. хр. | 125℃ |
| Мин. темп. хр. | -55℃ |
| Макс. частота переключения | 620kHz |
| Мин. частота переключения | 420kHz |
| Типовая частота переключения | 520kHz |
| Темп. коэф. | ±0.03%/℃ |
| Время восстановления после переходного процесса | 0.1ms |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток хол. хода | 1mA |
| Ток входа без нагрузки типовой | 0.1mA |
| Макс. раб. темп. | 85℃ |
| Мин. раб. темп. | -40℃ |
| Отклонение переходной характеристики | 50mV |
| Pin soldering resistance time | 10s |
| Темп. пайки выводов | 260℃ |
| Напряжение питания, В | 24 |
| Выходной ток, А | 1 |
