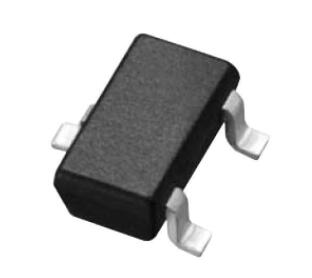

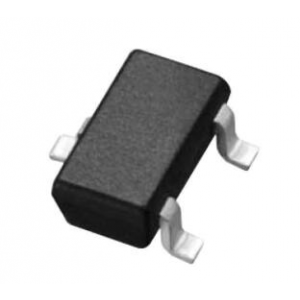

Диод выпрямительный BAW56W
В наличии
На своём складе
15 735 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,87 |
| от 800 | 0,81 |
| от 2 000 | 0,79 |
| от 4 000 | 0,78 |
Описание
Диод выпрямительный BAW56W от KEEN SIDE — быстродействующий компонент для поверхностного монтажа. Выдерживает обратное напряжение до 75 В и прямой ток до 300 мА, время восстановления составляет всего 4 нс. Корпус SOT-323 с рассеиваемой мощностью 200 мВт. Применяется в высокочастотных схемах промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | Выпрямительные |
| В упаковке | 3000 |
| Тип монтажа | SMD |
| Корпус | SOT-323 |
| Прямое напряжение | 1.25 В |
| Рассеиваемая мощность | 200 мВт |
| Напряжение блокировки DC | 75 В |
| Ср.кв. обратное напряжение | 53 В |
| Емкость перехода | 2 пФ |
| Пиковый обратный ток | 50 мкА |
| Время обратного восстановления | 4 нс |
| Обратное пробивное напряжение | 75 В |
| Непрерывный прямой ток | 300 мА |
| Раб. имп. обратное напряжение | 75 В |
| Имп. обратное напряжение | 75 В |
| Средний выпрямленный выходной ток | 150 мА |
| Неповторяющееся импульсное обратное напряжение | 100 В |
| Диапазон раб. и темп. хранения | -65 to +150 |
| Неповтор. импульсный ток | 2.0 А |
| Thermal resistance junction to ambient air | 625 К/Вт |
| Время обратного восстановления trr, нс | 4 |
| Ёмкость перехода, пФ | 2 |
| Импульсный прямой ток IFSM (8.3 мс), А | 2 |
| Максимальное действующее (RMS) напряжение, В | 53 |
| Мощность, Вт | 0,2 |
| Обратное напряжение, В | 75 |
| Пиковое (неповторяющееся) обратное напряжение, В | 100 |
| Прямой ток, А | 0,15 |
| Тепловое сопротивление, °C/Вт | 625 |
| Ток измерения прямого напряжения, А | 0,15 |
| Ток утечки | 50 |
| Рабочая температура | -65…+150 °C |
