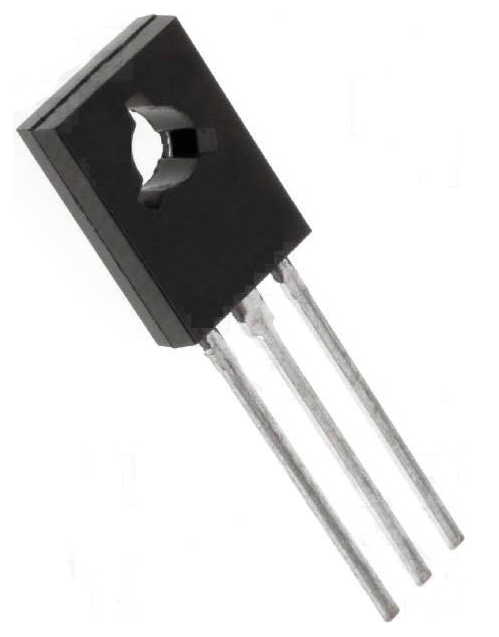

Транзистор КТ815Г
У поставщика
У поставщиков
1 692 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,81 |
Цены поставщиков
Склад 13
В наличии:1 212 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,59 |
| от 56 | 32,48 |
| от 112 | 29,92 |
| от 224 | 27,99 |
| от 500 | 26,55 |
Склад 12
В наличии:480 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,79 |
| от 50 | 33,95 |
| от 500 | 25,31 |
Описание
Транзистор КТ815Г от производителя «Кремний» — это кремниевый биполярный транзистор структуры n-p-n. Он рассчитан на ток коллектора до 1,5 А и напряжение до 40 В, выпускается в пластиковом корпусе. Подходит для использования в усилителях, блоках питания и устройствах промышленной автоматики.
Технические характеристики
| Масса | max 1g |
| Тип | NPN silicon planar transistor |
| Корпус | TO-126 |
| H21e max | 275 |
| H21e min | 30 |
| Icbo макс. | 4мкА |
| Масса макс. | 1г |
| Материал | кремний |
| Тип монтажа | Выводной |
| Компонент | КТ815Г |
| Lightproof | Да |
| Описание | Кремниевый планарный n-p-n транзистор |
| Артикул | КТ815Г |
| Надежность | Интенсивность отказов: 4e-6 per hour; Service life: 15000 hours; Срок хранения: 10 years (98% confidence) |
| Горючесть | трудногорючий |
| Specification | аАО.336.185 ТУ |
| Tensile force | 10Н (1кгс) |
| Плотность энергии | 0.6e-3 W/h |
| H21e min aging | 30 |
| Темп. пайки | 235±5°C |
| Время пайки | 2±0.5 s |
| Огнестойкость | Да |
| Тип транзистора | n-p-n |
| Climate category | УХЛ, категория размещения 2 (ГОСТ 15150-69) |
| Failure rate max | 4×10⁻⁷ 1/ч |
| Material density | 6.6e-5 g/h |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -60°C |
| Automated assembly | ГОСТ 20.39.405-84, группа УШ, исполнение 3 |
| Lead tensile force | 10 N (1 kgf) |
| Operating lifetime | 15000ч |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -60°C |
| Макс. темп. пайки | 260±5°C |
| Структура | NPN |
| Linear acceleration | 500 m/s² (50g) |
| Vceo granichnoe min | 85V |
| H21e test conditions | Uкэ=2В, Iэ=0.15А, T=25±10°C |
| Icbo test conditions | Uкб=65В, T=25±10°C |
| Vceo test conditions | Iэ=0.05А, tи=125мкс, Q≥100 |
| Vibration sinusoidal | Диап. частот: 1-500 Hz; Amplitude acceleration: 100 m/s² (10g) |
| Температура пайки | 235±5°C (withstand 260±5°C) |
| Thermal cycling range | -60°C to +125°C |
| Год выпуска | 2024 |
| Specification valid to | 15.05.1996 |
| Storage lifetime 98pct | 10 лет |
| Виброускорение | 100м/с² (10g) |
| Static current gain hfe | Min: 30; Conditions: Ie=0.15A, Vcb=2V, temperature 25±10°C |
| Макс. частота вибрации | 500Hz |
| Vibration frequency min | 1Hz |
| Макс. атм. давление | 294199Па (3кгс/см²) |
| Specification valid from | 15.05.1986 |
| Lead bending distance min | 5мм |
| H21e test conditions aging | Uкэ=2В, Iэ=0.15А, T=25±10°C |
| Диап. раб. темп. | Max: 125; Min: -60; Единица: °C |
| Reverse collector current icbo | Max: 50; Единица: µA; Conditions: Vcb=65V, temperature 25±10°C |
| Specific energy consumption max | 0.6×10⁻³ Вт/ч |
| Soldering distance from body min | 5 mm |
| Soldering distance from case min | 5мм |
| Specific material consumption max | 6.6×10⁻⁵ г/ч |
| Lead bending distance from body min | 5 mm |
| Напр-е к-э (Uкэо макс),В | 100 |
| Collector emitter breakdown voltage vceo | Min: 85; Единица: V; Conditions: Ic=0.05A, pulse width ≥125µs, duty>100 |
| Коэф-т передачи тока hfe | 30 |
| Максимально допустимый ток к ( Iк макс.А) | 1.5 |
