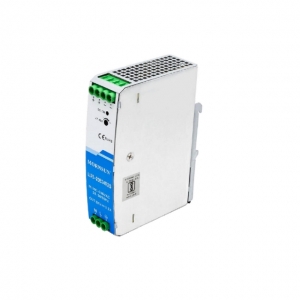

Блок питания LI75-20B24R2S
У поставщика
У поставщиков
219 шт.
Норм. уп.: 28
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 066,93 |
| от 4 | 1 924,38 |
| от 8 | 1 853,11 |
| от 15 | 1 767,58 |
Цены поставщиков
Склад 39
В наличии:186 шт.
Срок поставки: до недели
Норм. уп.: 28
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 320,71 |
| от 2 | 2 266,27 |
| от 3 | 2 238,24 |
| от 6 | 2 215,47 |
| от 9 | 2 187,08 |
Склад 13
В наличии:33 шт
Срок поставки: до недели
Норм. уп.: 28
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 012,14 |
| от 2 | 1 992,87 |
| от 3 | 1 969,21 |
| от 4 | 1 938,57 |
| от 7 | 1 895,38 |
Описание
Блок питания MORNSUN LI75-20B24R2S — компактный AC/DC преобразователь для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 3,2 А (мощность 76,8 Вт), имеет КПД 89% и усиленную изоляцию 4000 В. Работает в широком диапазоне температур от -30 до +70 °C. Подходит для промышленной автоматики, систем управления и контрольного оборудования.
Технические характеристики
| КПД | 89 |
| Тип | DIN |
| MTBF | ≥300,000 hours |
| Мощность, Вт | 76.8 |
| Ширина | 32 |
| Высота | 125 |
| Изоляция | 4000 |
| Длина | 87,5 |
| Вес | 0,35 |
| Ток, А | 3.2 |
| Номер детали | LI75-20B24R2S |
| Напряжение, В | 24 |
| Горячая замена | Unavailable |
| Рабочая температура | -30...+70 |
| Размеры | 32.00 x 125.00 x 87.50 mm |
| КПД | 89% (at 230VAC) |
| Помехоуст. CS | 10Vrms, Criteria A |
| Помехоуст. RS | 10V/m, Criteria A |
| Время удержания | 12ms (115VAC), 60ms (230VAC) |
| Помехоуст. EFT | ±2KV, Criteria A |
| Устойчивость ESD | Contact ±6KV, Air ±8KV, Criteria A |
| Минимальная нагрузка | 0% |
| Вых. мощность | 76.8W |
| Пульсации и шум | 120mV (peak-to-peak, 24V model) |
| Класс безопасности | CLASS I |
| Материал корпуса | Metal (AL1100, SGCC) |
| ЭМС излучение | CISPR32/EN55032 CLASS B |
| Тип монтажа | DIN Rail (TS-35/7.5 or 15) |
| Метод охлаждения | Free air convection |
| Помехоустойчивость импульсная | Line-Line ±2KV, Line-Ground ±4KV, Criteria A |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Пусковой ток | 25A (115VAC), 45A (230VAC) |
| Вых. ток | 3.2A |
| Вх. частота | 47-63Hz |
| Ток утечки | <0.5mA (240VAC) |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Входное AC напряжение | 90-264VAC |
| Входное напряжение DC | 120-370VDC |
| Ед. тока | А |
| Влажн. хранения | 10% to 95% RH (non-condensing) |
| Макс. вх. ток | 2A (115VAC), 1A (230VAC) |
| Раб. влажность | 20% to 90% RH (non-condensing) |
| Макс. емк. нагрузка | 1500µF |
| Темп. хранения | -40°C to +85°C |
| Частота перекл. | 65kHz (typical) |
| Immunity voltage dips | 0%, 70%, Criteria B |
| Раб. температура | -30°C to +70°C |
| Номин. вых. напр. | 24V |
| Точность выходного напряжения | ±1.0% |
| Защита от перегрузки по току | 105%-150% Io, constant current |
| Защита от перенапр. | ≤33V (for 24V model) |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | yes, recovery <3s |
| Регулируемое вых. напр. | 24-28V |
| Температура снижения мощности | 2%/°C from -30 to -10°C and +45 to +70°C |
| Защита от перегрева | Да |
| Изоляция вход-корпус | 2000VAC |
| Снижение мощности по входу | 2%/VAC from 90-100VAC |
| Isolation voltage output case | 500VAC |
| Напряжение изоляции вх/вых | 4000VAC |
| Сопротивление изоляции вход-выход | ≥50MΩ (at 500VDC) |
