Трансформатор L-KLS18-HS1627SR
Нет в наличии
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,83 |
Описание

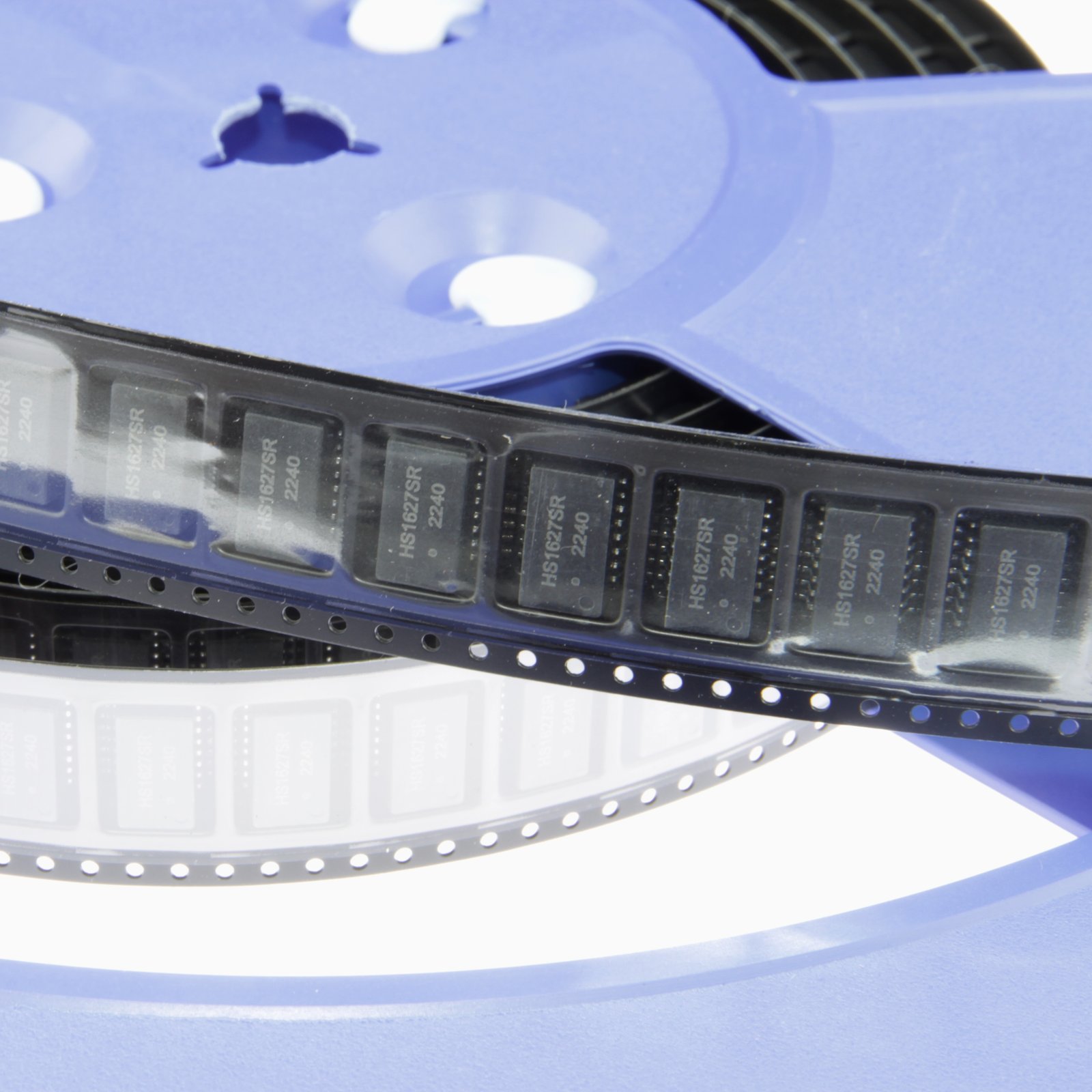

Трансформатор KLS Electronic L-KLS18-HS1627SR — это 10/100BASE-TX модуль для Ethernet-интерфейсов в 16-контактном DIP-корпусе. Поддерживает изоляцию до 1500 В, ток PoE до 720 мА и низкое сопротивление обмоток (первичная — 0,9 Ом, вторичная — 1,2 Ом). Подходит для сетевого оборудования, PoE-коммутаторов и промышленной автоматики.
Технические характеристики
| Соответствие | IEEE 802.3at/ANSI X3.263, RoHS compliant |
| Артикул | L-KLS18-HS1627SR |
| Тип продукта | 10/100BASE-TX Transformer Module |
| Ramp up rate | 1.5-3°C/sec |
| Physical specs | Корпус: 16-pin DIP; Шаг, мм: 1.27 (0.05 in); Допуск в мм: ±0.25mm; Ширина мм: 10.67 (0.42 in); Высота, мм: 9.40 (0.37 in); Длина мм: 12.7 (0.5 in) |
| Ramp down rate | 6°C/sec max |
| Электрические хар-ки | Dcr primary: 0.9Ω max; Cmrr 1 60mhz: -35dB min; Dcr secondary: 1.2Ω max; Turn ratio rx: 1CT:1CT; Turn ratio tx: 1CT:1CT; Cmrr 60 100mhz: -30dB min; Напр. изоляции: 1500Vrms min; Return loss 40mhz: -16dB min; Return loss 50mhz: -16dB min; Crosstalk 1 100mhz: -33dB min; Ocl primary 100khz: 350μH min; Return loss 1 30mhz: -18dB min; Turn ratio tolerance: ±5%; Return loss 60 100mhz: -10dB min; Leakage primary 100khz: 0.5μH max; Poe current capability: 720mA; Insertion loss 1 100mhz: -1.0dB max; Capacitance primary secondary: 35pF max |
| Влажн. хранения | 90% RH |
| Конфиг. выводов | Rx pins: 6 (RD+), 7 (CT), 8 (RD-), 11 (RX+), 10 (CT), 9 (RX-); Tx pins: 1 (TD+), 2 (CT), 3 (TD-), 16 (TX+), 15 (CT), 14 (TX-) |
| Preheat time snpb | 60-120 sec |
| Preheat time pbfree | 60-180 sec |
| Темп. хранения | -40°C to +85°C |
| Рабочая температура | -40…+85 °C |
| Time 25c to peak snpb | 6 minutes max |
| Reflow temperature snpb | 230±5/-10°C peak |
| Time 25c to peak pbfree | 8 minutes max |
| Preheat temperature range | 100-150°C |
| Reflow temperature pbfree | 260±0/-5°C peak |
| Reflow time above 217c snpb | 60-150 sec |
| Reflow time above 217c pbfree | 80-150 sec |
| Индуктивность, мкГн | 350 |
