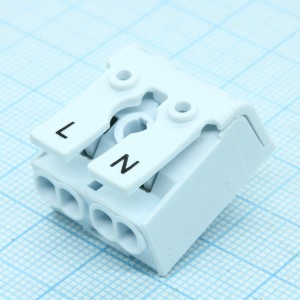

Клеммный блок Degson DG238-10.0-02P-19-01AH предназначен для монтажа на печатную плату. Шаг контактов 10 мм, рассчитан на ток до 24 А (IEC) и напряжение до 600 В (UL). Поддерживает провода сечением 0,75–2,5 мм² (IEC) и 22–12 AWG (UL). Применяется в промышленной автоматике и силовых распределительных устройствах.
Технические характеристики
| Количество контактов | 2 |
| Шаг | 10.0mm |
| Монтаж | PCB |
| Стандарты | UL Standard, IEC Standard, ASME Y14.5-2009 |
| Толщина | 0.8±0.2mm |
| Артикул | DG238-10.0-XXP-19-01A(H) |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Тип монтажа | PCB |
| Wire range ul | 22~12AWG |
| Тип компонента | клеммная колодка |
| Соотв. RoHS | Да |
| Wire range iec | 0.75~2.5mm² |
| Число полюсов | 02~05P |
| Ном. ток UL | 20A |
| Ном. напр. UL | 600V |
| Длина зачистки | 9~10mm |
| Dimension nominal | 10.00mm |
| Номин. ток IEC | 24A |
| Ном. напр. IEC | 450V |
| Выдерживаемое напряжение | AC2500V/1Min |
| Dimension tolerance range | ±0.2mm to ±2° |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
