Описание

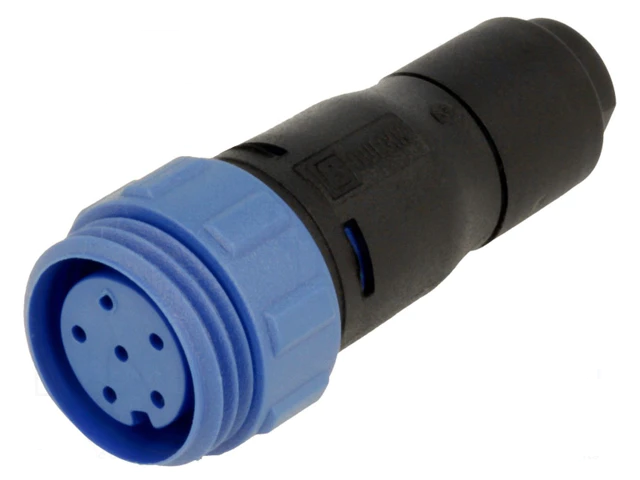

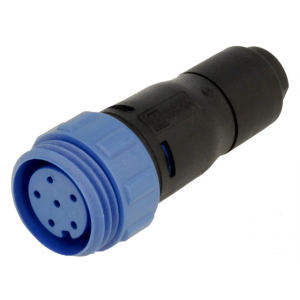

Разъём цилиндрический BULGIN PX0411/06S/4550 — это розетка (Socket) в гибком корпусе для встраивания в кабель. Модель рассчитана на ток до 5А и напряжение 125В переменного тока, имеет 6 контактов с позолоченным покрытием и степень защиты IP68. Корпус выполнен из полиамида, соответствует стандартам UL, CSA, VDE и CCC. Применяется в промышленной автоматике, морском оборудовании и наружных электронных системах.
Технические характеристики
| Сертификаты | UL, CSA, VDE, CCC |
| Body style | PX0411 - Flex in-line body |
| Артикул | PX0411/06S/4550 |
| Тип контакта | розетка |
| Материал корпуса | Полиамид |
| Тип разъема | Inline Flex Cable Connector |
| Ном. ток | 5A |
| Соотв. RoHS | Да |
| Sealing rating | IP68 |
| Усилие вставки | 27N |
| Mating partners | PX0400, PX0402, PX0410 Flex connectors |
| Число полюсов | 6 |
| Материал кольца | Nitrile |
| Размер ввода | 4.5 - 5.0mm (Red) |
| Материал контакта | Copper alloy, Gold plated |
| Salt mist rating | EN60068-2-52 Test Kb (Cyclic) Marine Severity Level 1 |
| Усилие извлечения | 17N |
| Body flammability | UL94V-0 |
| Contacts supplied | Нет |
| Ном. AC напряжение | 125Vac |
| Номин. DC напр. | 125Vdc |
| Сопр. контакта | <5mΩ |
| Sealing test depth | 10m |
| Ac breakdown voltage | 2.5kV |
| Contact accommodation | 22 - 26 AWG |
| Сопр. изоляции | >10⁶MΩ @ 500V dc |
| Sealing test duration | 2 weeks |
| Sealing test pressure | 1.054kg/sq cm (15lb/sq in) |
| Overmoulded flammability | UL94V-HB |
| Cable acceptance diameter | 3.0 - 7.0mm |
| Cable retention force 3mm | 60N |
| Габаритная длина | 80mm |
| Макс. раб. темп. | +80°C |
| Мин. раб. темп. | -40°C |
| Overmoulded body material | Polyurethane |
| Cable retention force 4 7mm | 80N |
| Dimensions coupling ring diameter | 19.1mm |
