Описание

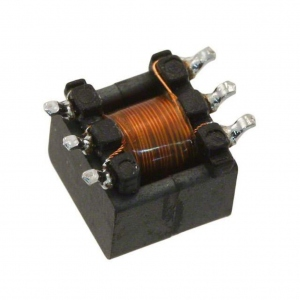

Трансформатор управления затвором от TDK-EPC (EPCOS) выполнен на ферритовом сердечнике EP5 в миниатюрном SMD-корпусе с 6 выводами типа «крыло чайки». Ключевые параметры: минимальная индуктивность 264 мкГн, коэффициент трансформации 1:1:1, испытательное напряжение 1500 В DC. Применяется в изолированных AC/DC и DC/DC преобразователях, а также в схемах драйверов затворов силовых транзисторов.
Технические характеристики
| E dt | 22.4 μVs |
| Серия | EP5 |
| Корпус | SMD 6-pin gull wing |
| Макс. высота | 5.4 mm |
| Артикул | B82804A0264A210 |
| Коэфф. трансформации | 1:1:1 |
| Применение | Gate drive transformers, Isolated AC/DC converters, Isolated DC/DC converters |
| Конструкция | EP5 ferrite core with 6 gull wing terminals |
| Производитель | EPCOS |
| Испытательное напряжение | 1500 V DC |
| Способ поставки | 16-mm blister tape, 330 mm Ø reel |
| Тип компонента | SMT Gate Drive Transformer |
| Соотв. RoHS | Да |
| Footprint width | 6.7 mm |
| Footprint length | 8.1 mm |
| Soldering standard | JEDEC J-STD 20D |
| Measurement voltage | 100 mV |
| Main inductance lmin | 264 μH |
| Stray inductance max | 0.3 μH |
| Measurement frequency | 100 kHz |
| Reflow soldering temp | +245 °C |
| Время оплавления | 10 seconds |
| Reflow soldering cycles | 2 cycles |
| Resonance frequency min | 2.9 MHz |
| Dc resistance primary max | 1.5 Ω |
| Макс. раб. темп. | +125 °C |
| Мин. раб. темп. | -40 °C |
| Dc resistance secondary max | 1.5 Ω |
| Inter winding capacitance max | 95 pF |
