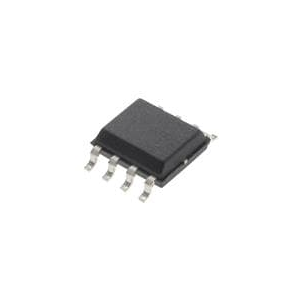

Операционный усилитель TS972IYDT
Нет в наличии
Описание
TS972IYDT — операционный усилитель от STMicroelectronics. Микросхема с rail-to-rail выходом и низким напряжением питания, оптимизирована для работы с однополярным источником. Предназначена для портативной аудиотехники, активных фильтров и интерфейсов датчиков, обеспечивая малое энергопотребление и низкий уровень шума.
Технические характеристики
| Тип монтажа | SMD |
| Low noise | Да |
| Gain margin | 10dB |
| Тип корпуса | SO8 |
| Phase margin | 60° |
| Slew rate typ | 4V/µs |
| Модель машины ЭСР | 200V |
| Latch up immunity | class A |
| Размеры упаковки | Кол-во выводов: 8; Width typ: 3.90mm; Макс. высота: 1.75mm; Length typ: 4.90mm; Coplanarity max: 0.10mm |
| Макс. напр. пит. | 10V |
| Мин. напр. пит. | 2.7V |
| Диап. вх. напр. | VDD-0.3 to VCC+0.3 |
| Output rail to rail | Да |
| ESD HBM | 2kV |
| Number of amplifiers | 2 |
| Ultra low distortion | Да |
| Output sink current typ | 100mA |
| Esd charged device model | 1.5kV |
| Макс. входной ток смещения | 150nA |
| Тип. входной ток смещ. | 10nA |
| Тип. напряжение смещения вх. | 1mV |
| Макс. темп. перехода | 150°C |
| Output source current typ | 1.5mA |
| Диап. темп. хр. | -65 to 150°C |
| Суммарный коэффициент гармоник | 0.003% |
| Gain bandwidth product typ | 12MHz |
| Input bias current max 25c | 750nA |
| Input bias current typ 25c | 200nA |
| Input offset voltage drift | 5µV/°C |
| Макс. напряжение питания | 12V |
| Input bias current max full | 1000nA |
| Диап. раб. темп. | -40 to 125°C |
| Input offset voltage max 25c | 5mV |
| Output voltage swing low min | -2.4V |
| Output voltage swing low typ | -2.0V |
| Input offset voltage max full | 7mV |
| Large signal voltage gain min | 70dB |
| Large signal voltage gain typ | 80dB |
| Output voltage swing high min | 2.0V |
| Output voltage swing high typ | 2.4V |
| Дифф. напр. макс. | ±1V |
| Equivalent input noise current | 250fA/√Hz |
| Equivalent input noise voltage | 4nV/√Hz |
| КСС мин. | 60dB |
| Common mode rejection ratio typ | 85dB |
| Supply current per amplifier max | 2.8mA |
| Supply current per amplifier typ | 2mA |
| Supply voltage rejection ratio min | 60dB |
| Supply voltage rejection ratio typ | 70dB |
| Common mode input voltage range typ | VDD+1.15 to VCC-1.15 |
| Тепл. сопр. переход-корпус | 40°C/W |
| Термосопротивление переход-среда | 125°C/W |
