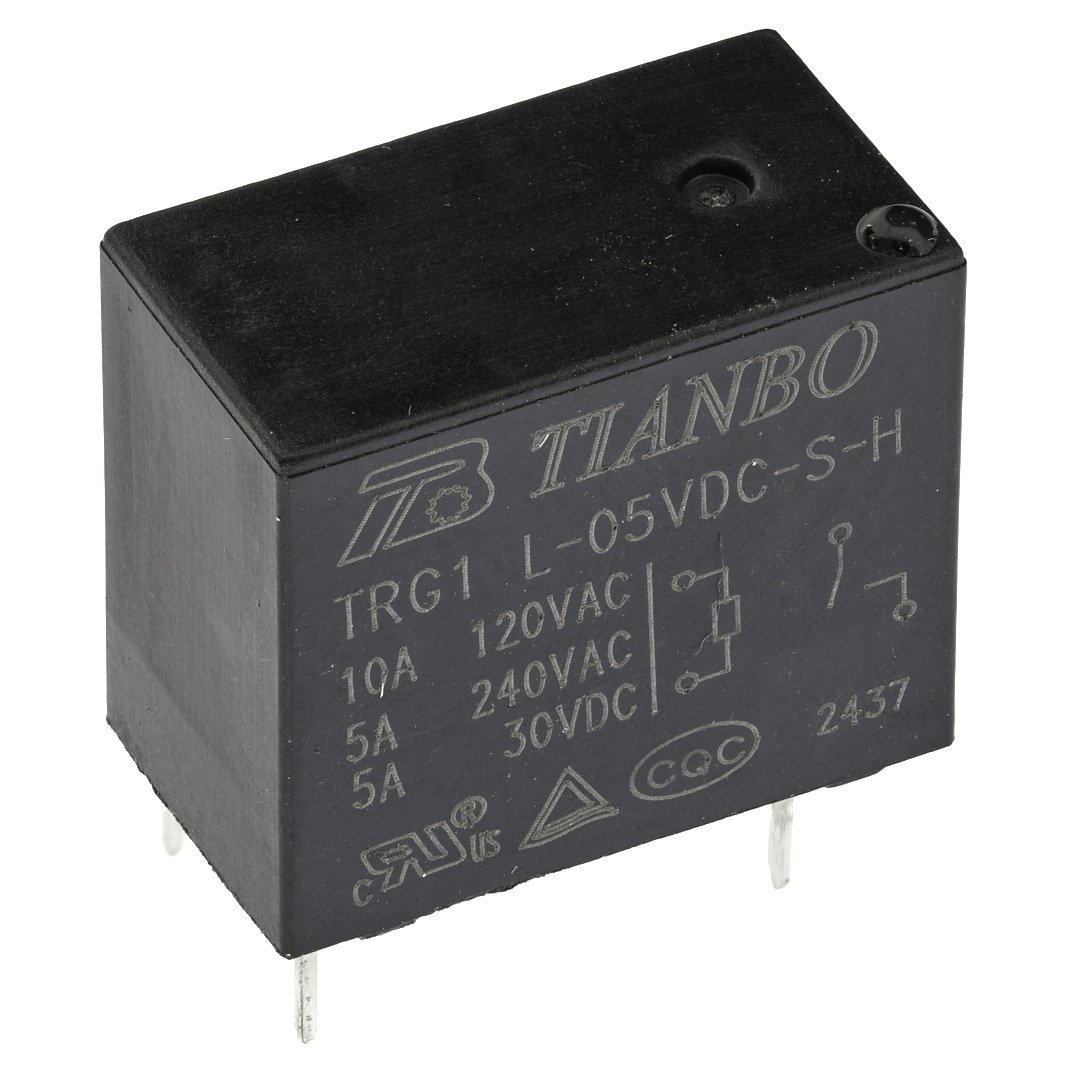

Реле TRG1-L-5VDC-S-H
Нет в наличии
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 29,78 |
| от 100 | 27,92 |
| от 200 | 26,80 |
| от 500 | 25,13 |
Описание
Реле электромагнитное Tianbo Relay серии TRG1(H) на 5 В постоянного тока. Коммутирует нагрузку до 3 А при 240 В переменного или 30 В постоянного тока, имеет изоляцию 4000 В. Устанавливается в отверстия на плату, работает в диапазоне от –40 до +85 °C. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 10.2 |
| Высота | 15.5 |
| Изоляция | 4000 |
| Длина | 18.2 |
| Серия | TRG1(H) |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 5 |
| Схема соед. | 1A |
| Мощн. упр. | 0.2 |
| Рабочая температура | -40…+85 °C |
| Ток макс., А | 3 |
| Макс. напряжение | 30 |
| Макс. AC напр. | 240 |
| Время отпускания, мс | 4 |
| Время срабатывания, мс | 15 |
| Герметизация | герметичное |
| Конфигурация контактов | 1A |
| Макс. коммутируемая мощность DC, Вт | 90 |
| Макс. коммутируемая мощность, В·А | 600 |
| Материал контакта | сплав серебра |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,2 |
| Мощность, Вт | 0,2 |
| Напряжение катушки, В | 5 |
| Напряжение контактов AC, В | 250 |
| Напряжение контактов DC, В | 30 |
| Напряжение отпускания, В | 0,25 |
| Напряжение срабатывания, В | 3,75 |
| Размеры мм | 18.2×10.2×15.5 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 125 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 40 |
| Ток контактов, А | 3 |
| Форма контакта | 1A |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 4000 |
