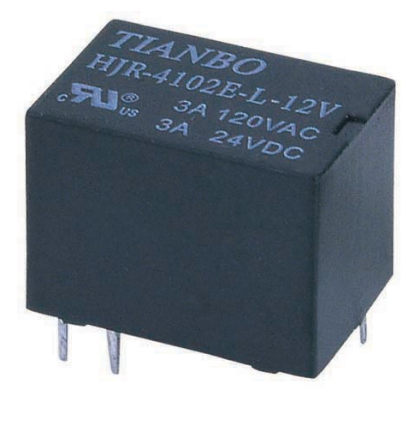

Реле HJR4102E-D-9VDC-S-Z
Нет в наличии
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 130,61 |
Описание
Реле электромагнитное Tianbo Relay серии HJR4102E на 9 В постоянного тока. Коммутирует нагрузку до 3 А при напряжении 24 В DC или 120 В AC, установка в отверстия на плату. Моностабильное исполнение, рабочая температура от -30 до +85 °C. Применяется в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 10.8 |
| Высота | 11.8 |
| Изоляция | 1000 |
| Длина | 15.8 |
| Серия | HJR4102E |
| Отрасль | Telecom Relay |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 9 |
| Схема соед. | 1C |
| Мощн. упр. | 0.36 |
| Рабочая температура | -30…+85 °C |
| Coil power | 200/360/450mW |
| Rated load | 3A 120VAC, 3A 24VDC, 1A250VAC |
| Ток макс., А | 3 |
| Макс. напряжение | 24 |
| Contact form | 1Z |
| Minimum load | 1mA 5VDC |
| Operate time | 5ms |
| Outline size | 15.8 x 10.8 x 11.8 mm |
| Release time | 5ms |
| Макс. AC напр. | 120 |
| Electrical life | 100,000 |
| Mechanical life | 10,000,000 |
| Coil voltage range | 3-48VDC |
| Ambient temperature | -30 to +85°C |
| Max operating power | 360VA/90W |
| Max operating current | 5A |
| Max operating voltage | 240VAC/60VDC |
| Материал контактов | Silver Alloy |
| Dielectric strength between contacts | 500VAC |
| Сопротивление изоляции | 100 MΩ |
| Сопротивление контакта | 100 mΩ |
| Dielectric strength between coil and contacts | 1000VAC |
| Время отпускания, мс | 5 |
| Время срабатывания, мс | 5 |
| Конфигурация контактов | 1C |
| Макс. коммутируемая мощность DC, Вт | 90 |
| Макс. коммутируемая мощность, В·А | 360 |
| Материал контакта | Silver Alloy |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,36 |
| Мощность, Вт | 0,36 |
| Напряжение катушки, В | 9 |
| Напряжение контактов AC, В | 120 |
| Напряжение контактов DC, В | 24 |
| Напряжение отпускания, В | 0,9 |
| Напряжение срабатывания, В | 6,75 |
| Сопротивление катушки, Ом | 225 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 40 |
| Ток контактов, А | 3 |
| Форма контакта | 1C |
| Электрический ресурс | 100000 |
| Электропрочность между контактами, В | 500 |
