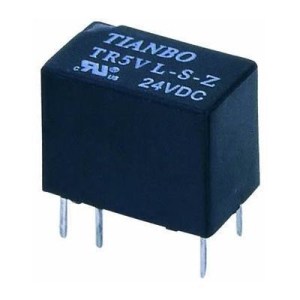

Реле TR5V-D-5VDC-S-Z
Нет в наличии
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 2,00 |
Описание
Реле электромагнитное Tianbo Relay серии TR5V на 5 В постоянного тока. Коммутирует нагрузку до 1 А при напряжении 120 В переменного или 24 В постоянного тока, выполнено в корпусе для монтажа в отверстия на плату. Работает в диапазоне температур от -30 до +85 °C. Применяется в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Ширина | 7.4 |
| Высота | 10 |
| Изоляция | 1000 |
| Длина | 12.4 |
| Серия | TR5V |
| Отрасль | Telecom Relay |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Напр. катушки | 5 |
| Схема соед. | 1C |
| Мощн. упр. | 0.36 |
| Рабочая температура | -30…+85 °C |
| Ток макс., А | 1 |
| Макс. напряжение | 24 |
| Макс. AC напр. | 120 |
| Время отпускания, мс | 3 |
| Время срабатывания, мс | 4 |
| Герметизация | герметичное |
| Конфигурация контактов | 1C |
| Макс. коммутируемая мощность DC, Вт | 30 |
| Макс. коммутируемая мощность, В·А | 120 |
| Макс. напряжение катушки, В | 6,5 |
| Материал контакта | Silver Alloy |
| Мех. ресурс | 10000000 |
| Мощность катушки, Вт | 0,36 |
| Мощность, Вт | 0,36 |
| Напряжение катушки, В | 5 |
| Напряжение контактов AC, В | 120 |
| Напряжение контактов DC, В | 24 |
| Напряжение отпускания, В | 0,5 |
| Напряжение срабатывания, В | 3,75 |
| Размеры мм | 12.4×7.4×10 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление катушки, Ом | 70 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Тип монтажа | Выводной |
| Ток катушки, мА | 72 |
| Ток контактов, А | 1 |
| Форма контакта | 1C |
| Электрический ресурс | 100000 |
| Электропрочность катушка–контакты, В | 1000 |
