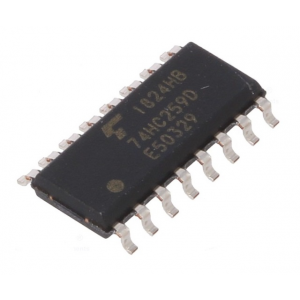

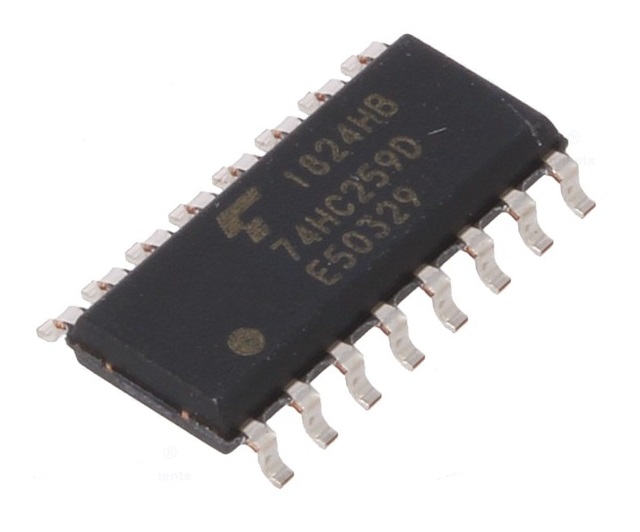

Логическая ИС 74HC259DBJ от TOSHIBA — 8-битный адресуемый защёлкивающий регистр в корпусе SOIC16 для поверхностного монтажа. Работает при напряжении от 2.0 до 6.0 В, потребляя до 500 мВт, с типовой задержкой распространения 15 нс при 5 В. Подходит для систем промышленной автоматики и цифровой логики.
Технические характеристики
| Тип монтажа | SMD |
| Описание | 8-Bit Addressable Latch |
| Логическое семейство | 74HC |
| Тип корпуса | SOIC16 |
| Кол-во выводов | 16 |
| Снижение мощности | 8 mW/°C above 85 °C |
| Макс. напр. пит. | 6.0 V |
| Мин. напр. пит. | 2.0 V |
| Диап. вх. напр. | 0 to Vcc |
| Диап. вых. напр. | 0 to Vcc |
| Макс. рассеиваемая мощность | 500 mW |
| Propagation delay typ | 15 ns at Vcc=5V |
| Макс. темп. хр. | 150 °C |
| Мин. темп. хр. | -65 °C |
| Input rise fall time max | 50 µs |
| Макс. ток утечки входа | ±0.1 µA (Ta=25°C), ±1.0 µA (Ta=-40 to 125°C) |
| Minimum hold time address | 0 ns |
| Minimum hold time data in | 25 ns (Vcc=2.0V), 5 ns (Vcc=4.5V), 5 ns (Vcc=6.0V) |
| Minimum pulse width g low | 75 ns (Vcc=2.0V), 15 ns (Vcc=4.5V), 13 ns (Vcc=6.0V) |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -40 °C |
| Minimum setup time address | 25 ns (Vcc=2.0V), 5 ns (Vcc=4.5V), 5 ns (Vcc=6.0V) |
| Minimum setup time data in | 50 ns (Vcc=2.0V), 10 ns (Vcc=4.5V), 9 ns (Vcc=6.0V) |
| Макс. входное низкое напряжение | 0.5 V (Vcc=2.0V), 1.35 V (Vcc=4.5V), 1.8 V (Vcc=6.0V) |
| Мин. Uвх высокого уровня | 1.5 V (Vcc=2.0V), 3.15 V (Vcc=4.5V), 4.2 V (Vcc=6.0V) |
| Low level output voltage max | 0.1 V (Vcc=2.0V, Iol=20µA), 0.1 V (Vcc=4.5V, Iol=20µA), 0.1 V (Vcc=6.0V, Iol=20µA), 0.33 V (Vcc=4.5V, Iol=4mA, Ta=85°C), 0.4 V (Vcc=4.5V, Iol=4mA, Ta=125°C) |
| Макс. ток покоя | 4.0 µA (Ta=25°C), 40 µA (Ta=85°C), 160 µA (Ta=125°C) |
| High level output voltage min | 1.9 V (Vcc=2.0V, Ioh=-20µA), 4.4 V (Vcc=4.5V, Ioh=-20µA), 5.9 V (Vcc=6.0V, Ioh=-20µA), 4.13 V (Vcc=4.5V, Ioh=-4mA, Ta=85°C), 3.7 V (Vcc=4.5V, Ioh=-4mA, Ta=125°C) |
| Minimum pulse width clear low | 75 ns (Vcc=2.0V), 15 ns (Vcc=4.5V), 13 ns (Vcc=6.0V) |
