Описание

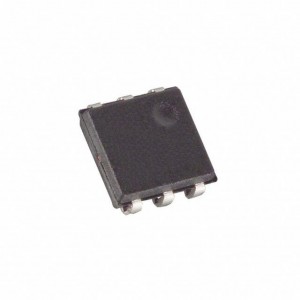

Микросхема EEPROM от Maxim/Dallas с интерфейсом 1-Wire. Память 1024 бит организована в 4 страницы, поддерживает стандартную и ускоренную скорость передачи данных. Работает при напряжении от 2,8 до 5,25 В, выпускается в корпусе TSOC для поверхностного монтажа. Применяется в системах идентификации, хранения калибровочных данных и промышленной автоматике.
Технические характеристики
| Корпус | TSOC |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | 1024-bit 1-Wire EEPROM |
| Объем памяти | 1024 bits |
| Артикул | DS2431P+T&R |
| Организация | 4 pages of 256 bits each |
| Standard speed | 15.4kbps |
| Overdrive speed | 125kbps |
| Io voltage range | -0.5V to +6V |
| Programming time | 10ms |
| Вх. емкость | 1000pF |
| Низкое выходное напряжение | 0.4V at 4mA |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.8V |
| Io sink current max | 20mA |
| Programming current | 0.8mA |
| Data retention at 85C | 40 years |
| Pullup resistance max | 2.2kΩ |
| Pullup resistance min | 0.3kΩ |
| Input load current max | 6.7μA |
| Input load current min | 0.05μA |
| Write erase cycles 25C | 200k |
| Write erase cycles 85C | 50k |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
