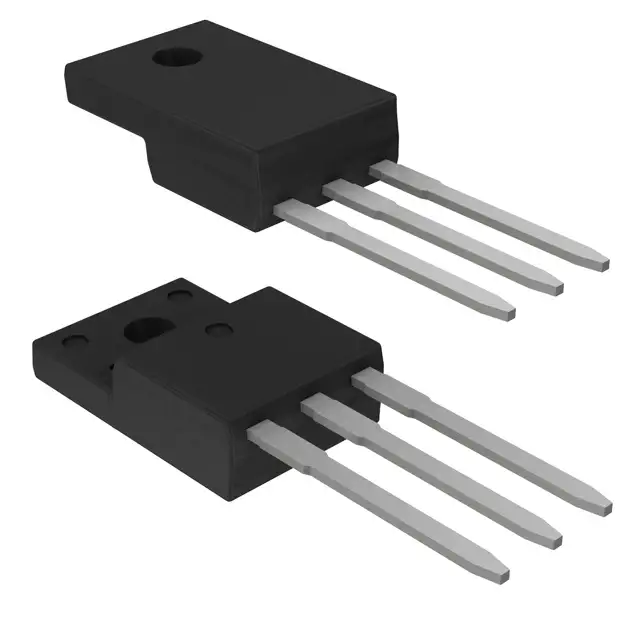

Микросхема MC7905CTG
У поставщика
У поставщиков
343 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:343 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,51 |
| от 16 | 45,32 |
| от 31 | 43,63 |
| от 50 | 41,16 |
| от 150 | 38,16 |
Описание
Микросхема MC7905CTG от ON Semiconductor представляет собой стабилизатор напряжения с отрицательным выходным напряжением. Компонент выполнен в корпусе TO-220 и рассчитан на выходной ток до 1 А. Применяется в блоках питания и электронных схемах для формирования стабильного отрицательного напряжения, обеспечивая надежную защиту от перегрузок и перегрева.
Технические характеристики
| Корпус | 221AB |
| Вывод 1 | Ground |
| Вывод 2 | Input |
| Вывод 3 | Output |
| Серия | MC7900 |
| Корпус | TO-220 |
| Без свинца | G-Suffix Denotes Pb-Free Lead Finish |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Описание | 1.0 A Negative Voltage Regulators |
| Вых. напряжение | -5.0V |
| Package suffix | T SUFFIX |
| Падение напряжения | 1.3V |
| Рег. линии | 50mV |
| Рег. нагрузки | 100mV |
| Подавление пульсаций | 70dB |
| Модель машины ЭСР | 200V |
| Макс. вх. напр. | -35V |
| Рассеиваемая мощность | Internally Limited |
| Active transistors | 26 |
| Входной ток смещения | 4.3mA |
| Макс. вых. ток | 1.0A |
| Макс. выходное напряжение | -5.2V |
| Мин. вых. напряжение | -4.8V |
| Heatsink connection | Pin 2 |
| Защита | Internal Thermal Overload Protection, Internal Short Circuit Current Limiting, Output Transistor Safe-Area Compensation |
| ESD HBM | 2000V |
| Выходное напряжение шума | 40uV |
| Output current excess | >1.0A with adequate heatsinking |
| Макс. входной ток смещения | 8.0mA |
| Темп. коэф. | -1.0mV/°C |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | +150°C |
| Допуск вых. напр. | 2% |
| Диап. темп. хр. | -65 to +150°C |
| Диап. раб. темп. | -40 to +125°C |
| External components required | Нет |
| Input voltage max 24v option | -40V |
| Описание (англ.) | 1 A 5 V Fixed Output Negative Voltage Regulator |
| Input bias current change max | 1.3mA |
| Рабочая температура | 0°C ~ 125°C |
| Thermal resistance junction to case d2pak | 5.0°C/W |
| Thermal resistance junction to case to220 | 5.0°C/W |
| Thermal resistance junction to ambient d2pak | 70°C/W |
| Thermal resistance junction to ambient to220 | 65°C/W |
