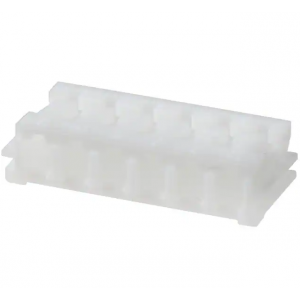

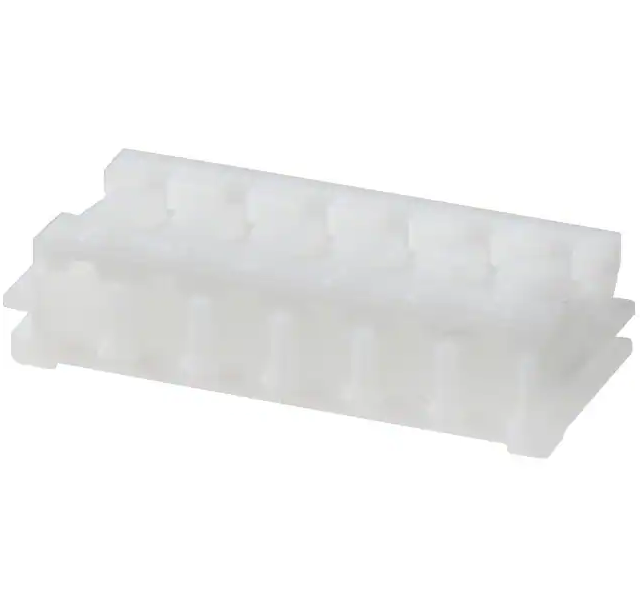

Разъём питания низковольтный EHR-6
У поставщика
У поставщиков
1 188 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:712 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 122 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,68 |
| от 347 | 4,82 |
| от 693 | 4,11 |
| от 2 000 | 3,57 |
| от 3 000 | 3,22 |
Склад 39
В наличии:461 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,18 |
| от 929 | 3,42 |
| от 1 561 | 3,01 |
| от 2 638 | 2,68 |
| от 4 385 | 2,45 |
Склад 12
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,18 |
| от 50 | 3,25 |
| от 500 | 2,14 |
Описание
Разъём питания низковольтный EHR-6 от JST. Компактный коннектор рассчитан на работу в цепях низкого напряжения, обеспечивает надёжное соединение и простой монтаж. Применяется в бытовой электронике, портативных устройствах и блоках питания.
Технические характеристики
| RoHS | RoHS2 compliance |
| Тип | Disconnectable Crimp style connector |
| Модель | EHR-6 |
| Шаг | 2.5 mm |
| Ширина | 3.8 mm |
| Серия | EH Connector |
| Корпус | bag |
| Цепи | 6 |
| Тип монтажа | through-hole (crimp style, connector housing) |
| Серия | EH JST |
| Габарит A | 12.5 mm |
| Размер B | 17.0 mm |
| Размеры a | 12.5mm |
| Размеры b | 17.0mm |
| Тип монтажа | THT |
| Тип компонента | Disconnectable Crimp style connector housing |
| Ном. ток | 3A AC/DC (AWG #22) |
| Ном. напряжение | 250V AC/DC |
| Applicable wire | AWG #32 to #22 |
| Материал корпуса | PA 66, UL94V-0, natural (white) |
| Quantity per bag | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 6 |
| Pc board thickness | 0.8 to 1.6 mm |
| Applicable wire awg | AWG #32 to #22 |
| Applicable wire mm2 | 0.032 to 0.33mm² |
| Выдерживаемое напряжение | 800 VAC/minute |
| Height after mounting | 8.1 mm |
| Сопр. изоляции | 1000 MΩ min |
| Начальное сопротивление контакта | 10 mΩ max |
| Applicable pc board thickness | 0.8 to 1.6mm |
| Шаг контактов,мм | 2.5 |
| Количество рядов | 1 |
| Contact resistance after env tests | 20mΩ max |
| Contact resistance after environmental | 20 mΩ max |
| Функциональное назначение | розетка |
| Количество контактов в ряду | 6 |
| Количество контактов | 6 |
| Тип разъема | низковольтные |
