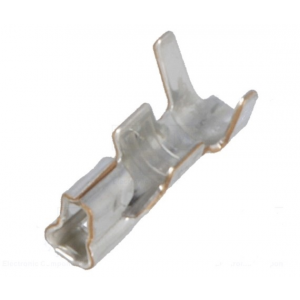

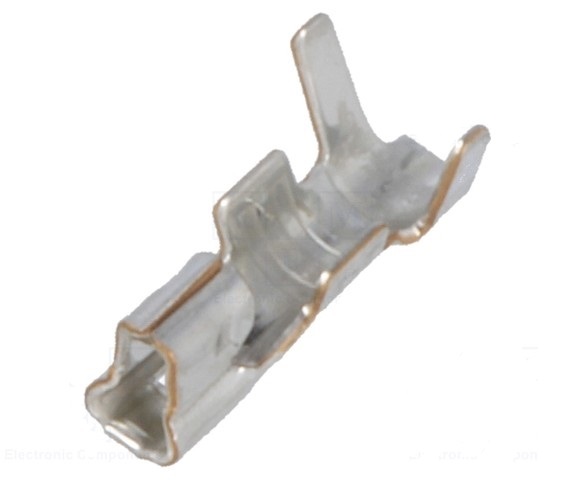

Контакт SEH-001T-P0.6
У поставщика
У поставщиков
532 995 шт.
Норм. уп.: 200
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 200 | 3,62 |
| от 400 | 3,40 |
| от 800 | 3,18 |
| от 2 000 | 3,03 |
Цены поставщиков
Склад 39
В наличии:441 292 шт.
Срок поставки: до недели
Норм. уп.: 9000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,53 |
| от 2 418 | 1,22 |
| от 3 956 | 1,06 |
| от 6 703 | 0,92 |
| от 11 099 | 0,83 |
Склад 13
В наличии:88 003 шт
Срок поставки: до недели
Норм. уп.: 9000
Минимальная партия: 380 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,82 |
| от 1 433 | 1,46 |
| от 2 866 | 1,17 |
| от 5 731 | 0,98 |
| от 18 000 | 0,87 |
Склад 12
В наличии:3 700 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,14 |
| от 200 | 2,22 |
| от 2 000 | 1,23 |
Описание
Контакт SEH-001T-P0.6 от JST — это обжимной элемент для низковольтных разъёмов. Рассчитан на работу с проводами сечением до 0,6 мм². Применяется в блоках питания, бытовой электронике и компактных LED-светильниках.
Технические характеристики
| Тип | низковольтные |
| Шаг | 2.5 mm |
| Покрытие | Tin-plated (reflow treatment) |
| Корпус | Radial tape |
| Материал | Phosphor bronze |
| Тип монтажа | Crimp style |
| Тип обжима | Standard (non-low-insertion force) |
| Серия | EH JST |
| Тип разъема | Crimp style terminal |
| Ном. ток | 3A AC/DC (AWG #22) |
| Соотв. RoHS | Да |
| Ном. напряжение | 250V AC/DC |
| Сечение провода мм2 | 0.05 to 0.33 mm² |
| Applicable wire | AWG #32 to #22 |
| Материал контакта | Phosphor bronze, tin-plated (reflow treatment) |
| Кол-во в упаковке | 9000 per reel |
| Кол-во на катушке | 9000 |
| Темп. диапазон | -25°C to +85°C |
| Applicable wire awg | 30 to 22 |
| Insulation od range | 1.0 to 1.9 mm |
| Applicable wire size | 0.05 to 0.33 mm² |
| Выдерживаемое напряжение | 800V AC/minute |
| Crimp applicator dies | MK/SEH-001-06, SC/SEH-001-06 |
| Сопр. изоляции | 1000MΩ min |
| Crimp applicator machine | MKS-LS, MKS-L, MKS-SC, AP-K2N |
| Начальное сопротивление контакта | 10mΩ max |
| Crimp applicator with dies | APLMK SEH001-06, APLSC SEH001-06 |
| Applicable pc board thickness | 0.8 to 1.6mm |
| Шаг контактов,мм | 2.5 |
| Количество рядов | 1 |
| Contact resistance after environmental test | 20mΩ max |
| Contact resistance after environmental testing | 20mΩ max. |
| Функциональное назначение | контакт гнездо |
