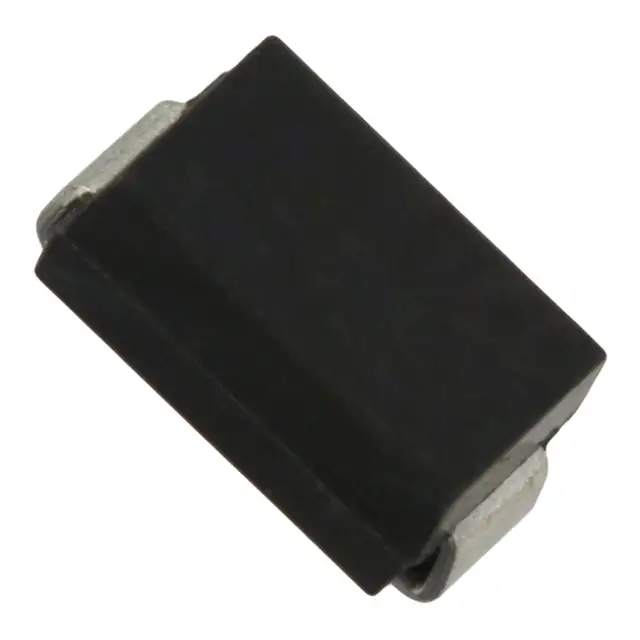

Диод SMD S1A
У поставщика
У поставщиков
9 254 шт.
Норм. уп.: 7500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,84 ₽
Сумма46,72 ₽
В наличии8 шт
от 8 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии9 246 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 7,04 ₽
8 шт · Склад 39 · 46,72 ₽
Описание
Диод SMD S1A от DIOTEC — выпрямительный компонент в корпусе SMA. Рассчитан на ток до 1 А и обратное напряжение 50 В. Применяется в блоках питания и бытовой электронике.
Технические характеристики
| Серия | S1A - S1M |
| Ток, А | 1 А |
| Маркировка | S1A |
| Корпус | SMA |
| Напряжение, В | 50 В |
| Тип монтажа | SMD |
| Полярность | Cathode denoted by color band |
| Кол-во выводов | 2 |
| Ширина корпуса | 2.50mm |
| Тип диода | General-Purpose Rectifier |
| Ширина вывода | 0.41mm |
| Технология | Glass Passivated P-I-N |
| Высота корпуса | 2.20mm |
| Длина корпуса | 4.30mm |
| Описание | General-Purpose Rectifiers |
| Артикул | S1A |
| Производитель | ON Semiconductor / Fairchild Semiconductor |
| Сертифицировано UL | UL #E258596 |
| Толщина вывода | 0.203mm |
| Метод упаковки | лента и катушка |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.1V |
| Рассеиваемая мощность | 1.4W |
| Land pattern width | 2.65mm |
| Land pattern length | 4.75mm |
| Обратный ток при 25°C | 1.0µA |
| Емкость перехода | 6.6pF |
| Обратный ток 125°C | 50µA |
| Время обратного восстановления | 1.8µs |
| Reverse voltage ratings | 50 to 1000V |
| Условие импульсного тока | 8.3ms single half-sine-wave |
| Прямое напряжение | IF = 1.0A |
| Условие обратного тока | at rated VR |
| Диап. темп. хр. | -55 to +150°C |
| Условия измерения ёмкости перехода | VR = 4.0V, f = 1.0MHz |
| Рабочая температура перехода | -55 to +150°C |
| Условия времени обратного восстановления | IF = 0.5A, IR = 1.0A, Irr = 0.25A |
| Средний выпрямленный прямой ток | 1.0A |
| Макс. повторяющееся обратное напряжение | 50V |
| Термосопротивление переход-среда | 85°C/W |
| Junction to lead thermal characteristic | 25°C/W |
| Неповтор. импульсный ток | 30A |
| Thermal resistance junction to ambient alt | 170°C/W |
| Условия среднего выпрямленного тока | TA = 100°C |
| Thermal resistance junction to ambient condition | FR-4 PCB, land pattern 25mm² (5 x 5 mm) |
| Thermal resistance junction to ambient alt condition | FR-4 PCB, land pattern 4.6375mm² (2.65 x 1.75 mm) |
| Обратное напряжение, В | 50 |
| Прямой ток, А | 1 |
