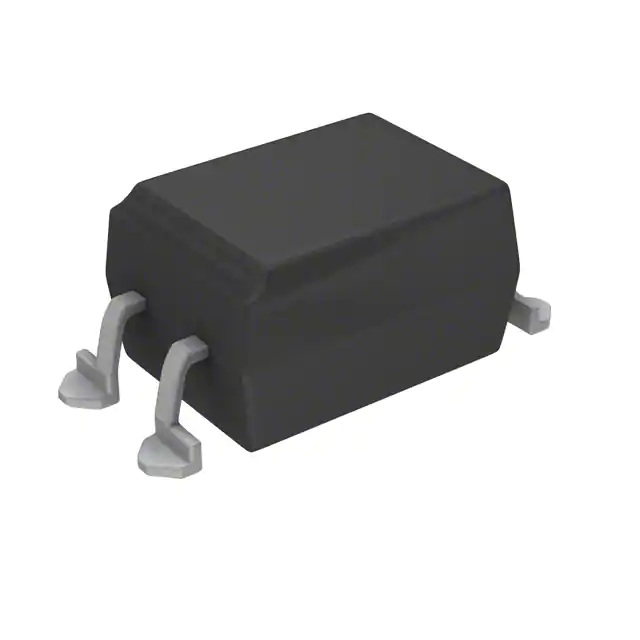

Оптопара SFH619A-X007T от Vishay с фотодарлингтоновским выходом и высоким коэффициентом усиления. Компонент выполнен в SMD-корпусе, обеспечивает изоляцию до 5000 В и выдерживает напряжение коллектор-эмиттер 300 В. Применяется в промышленной автоматике и системах управления для гальванической развязки цепей.
Технические характеристики
| Корпус | SMD-4 (option 7) |
| Тип монтажа | SMD |
| Описание | Optocoupler, Photodarlington Output, High Gain, 300V BV_CEO |
| Артикул | SFH619A-X007T |
| Время пайки | 10s |
| Степень загрязнения | 2 |
| Время включения тип. | 6.5μs |
| Вх. емкость | 30pF |
| Время выкл. тип. | 72μs |
| Output safety power | 700mW |
| Coupling capacitance | 0.6pF |
| Input safety current | 400mA |
| Мин. путь утечки | 7mm |
| Изол. напр. RMS | 5000V |
| Clearance distance min | 7mm |
| Climatic classification | 55/115/21 |
| Input safety temperature | 175°C |
| Insulation thickness min | 0.4mm |
| Isolation resistance 25C | 10^12Ω |
| Switching test condition | V_CC=10V, I_F=5mA, R_L=100Ω |
| Вх. ток макс. | 50mA |
| Макс. прямое вх. напр. | 1.5V |
| Input forward voltage min | 1.2V |
| Input reverse current max | 10μA |
| Обр. напр. вх. макс. | 6V |
| Isolation resistance 100C | 10^11Ω |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -55°C to +125°C |
| Индекс трекингостойкости | 175 |
| Мин. коэфф. передачи тока | 1000% |
| Макс. рассеиваемая мощность входа | 70mW |
| Диап. раб. темп. | -55°C to +100°C |
| Макс. общая рассеиваемая мощность | 200mW |
| Макс. ток коллектора | 125mA |
| Макс. рассеиваемая мощность | 150mW |
| Transient isolation voltage peak | 8000V |
| Repetitive peak isolation voltage | 890V |
| Макс. Uкэ | 300V |
| Макс. Uэк | 0.3V |
| Current transfer ratio test condition | I_F=1mA, V_CE=1V |
| Output collector emitter leakage current 25C | 200nA |
| Output collector emitter leakage current 100C | 20μA |
| Output collector emitter breakdown voltage min | 300V |
| Output emitter collector breakdown voltage min | 0.3V |
| Output collector emitter saturation voltage max | 1V |
