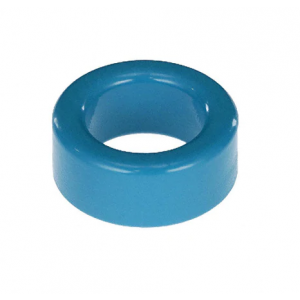

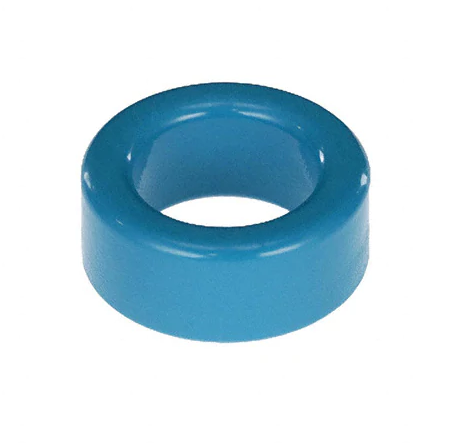

Ферриторый сердечник B64290L0657X830
Нет в наличии
Описание
Ферритовый тороидальный сердечник от TDK-EPC (EPCOS) из материала N30 с эпоксидным покрытием. Внешний диаметр 30,5 мм, высота 12,5 мм, коэффициент индуктивности 4540 нГн ±25%. Применяется в импульсных трансформаторах, дросселях и фильтрах для промышленной автоматики и силовой электроники.
Технические характеристики
| Серия | B64290L0657 |
| Вес | 25 g |
| Покрытие | Epoxy |
| Материал | N30 |
| Тип монтажа | Выводной |
| Core shape | Toroid (ring core) |
| Артикул | B64290L0657X830 |
| Производитель | EPCOS (TDK) |
| Height uncoated | 12.5 ±0.4 mm |
| Height coated max | 13.5 mm |
| Effective volume Ve | 4980 mm³ |
| Core factor sigma l A | 1.19 mm⁻¹ |
| Inductance factor A L | 4540 nH ±25% |
| Inner diameter uncoated | 20.0 ±0.6 mm |
| Outer diameter uncoated | 30.5 ±1.0 mm |
| Effective path length le | 77.02 mm |
| Inner diameter coated min | 18.8 mm |
| Outer diameter coated max | 32.1 mm |
| Effective cross section Ae | 64.66 mm² |
| Relative permeability mu i | 4300 |
