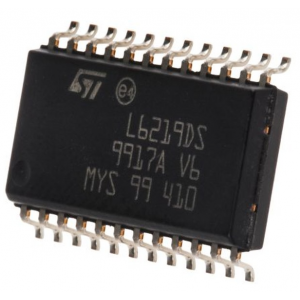

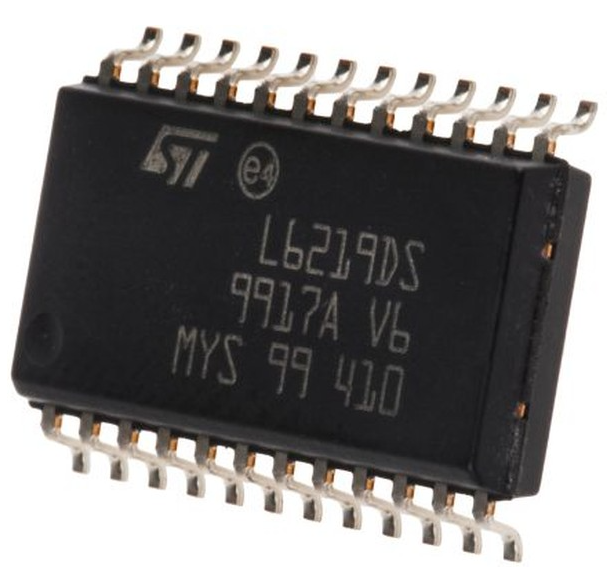

Микросхема L6219DS
Нет в наличии
Описание
Микросхема L6219DS от ST Microelectronics — драйвер электродвигателей с двумя H-мостами в корпусе SO-24 для поверхностного монтажа. Работает при напряжении питания от 10 до 46 В и обеспечивает выходной ток до ±0,75 А (пиковый ±1 А), поддерживает полношаговый, полушаговый и микрошаговый режимы с ШИМ-регулированием тока. Встроены защитные диоды и защита от сквозных токов. Применяется в приводах позиционирования, офисной и промышленной автоматике.
Технические характеристики
| Корпус | SO-24 |
| Тип монтажа | SMD |
| Кол-во выводов | 24 |
| Stepping modes | half-step, full-step, microstepping |
| Current control | PWM |
| Off time formula | toff = 1.1 * RT * CT |
| Off time typical | 50µs with RT=56kΩ, CT=820pF |
| Output stage type | dual H-bridge |
| Supply voltage vs | 10V to 46V |
| Пиковый выходной ток | ±1A |
| ESD HBM | 1.5kV |
| Logic input low current | -200µA max |
| Низкий уровень логического входа | 0.8V max |
| Logic supply current on | 64mA to 74mA |
| Диапазон опорного напряжения | 1.5V to 7.5V |
| Driver supply current on | 8mA to 15mA |
| Logic input high current | 20µA max |
| Высокий уровень входного напряжения | 2.4V min |
| Logic supply current off | 10mA to 14mA |
| Logic supply voltage vss | 4.75V to 5.25V |
| Driver supply current off | 6mA to 10mA |
| Непрерывный выходной ток | ±0.75A |
| Диап. темп. хр. | -55°C to +150°C |
| Supply voltage vs abs max | 50V |
| Protection diodes built in | Да |
| Прямое напряжение защитного диода | 1V to 1.5V |
| Cross conduction protection | Да |
| Диап. раб. темп. | -20°C to +85°C |
| Темп. тепловой защиты | 170°C typ |
| Current sense resistor external | Да |
| Logic supply voltage vss abs max | 7V |
| Тепловое сопр. переход-корпус | 18°C/W |
| Тепловое сопротивление переход-среда | 75°C/W |
| Output saturation voltage sink 500ma | 0.3V to 0.6V |
| Output saturation voltage sink 750ma | 0.7V to 1V |
| Output saturation voltage source 500ma | 1.1V to 1.4V |
| Output saturation voltage source 750ma | 1.3V to 1.6V |
