Описание

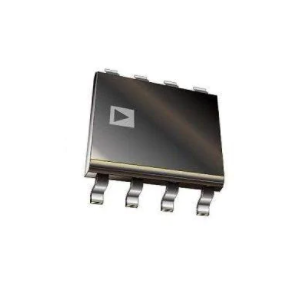

Микросхема ADM709TAR от Analog Devices — это монитор питания с функцией сброса. Работает с напряжениями +5 В, +3,3 В и +3 В, потребляя всего 35 мкА в покое, и формирует импульс сброса длительностью 140 мс. Выпускается в компактном корпусе SO-8. Применяется в промышленной автоматике и системах управления для контроля стабильности питания.
Технические характеристики
| Тип | Power Supply Monitor with Reset |
| Gnd pin | 3 |
| Корпус | SO-8 |
| Vcc pin | 2 |
| Особенности | Precision Supply Voltage Monitor, +5V, +3.3V, +3V Power Supply Monitor, 35 µA Quiescent Current, 140 ms Power-On Reset Pulse, Low Cost, 8-Pin DIP/SO Packages, Upgrade for MAX709 |
| Reset pin | 7 |
| ESD рейтинг | >5 kV |
| Pins total | 8 |
| Артикул | ADM709TAR |
| Производитель | Analog Devices Inc. |
| No connect pins | 1, 4, 5, 6, 8 |
| Reset threshold | 3.08 V |
| Absolute max vcc | -0.3 V to +6 V |
| Vcc to reset delay | 20 µs |
| Reset threshold max | 3.15 V |
| Reset threshold min | 3.00 V |
| Power dissipation so8 | 470 mW |
| Thermal impedance so8 | 110°C/W |
| Vcc input current max | 20 mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Reset active timeout max | 380 ms |
| Reset active timeout min | 140 ms |
| Reset active timeout typ | 280 ms |
| Reset output current max | 20 mA |
| Absolute max reset output | -0.3 V to VCC + 0.3 V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Vcc operating voltage max | 5.5 V |
| Vcc operating voltage min | 1.0 V |
| Supply current low voltage typ | 35 µA |
| Reset output voltage sink 1 2ma | 0.3 V |
| Supply current high voltage typ | 65 µA |
| Reset output voltage source 500ua | 0.8 × VCC |
| Vcc operating voltage min extended | 1.2 V |
| Supply current low voltage max industrial | 110 µA |
| Supply current high voltage max industrial | 200 µA |
