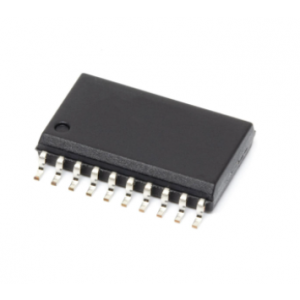

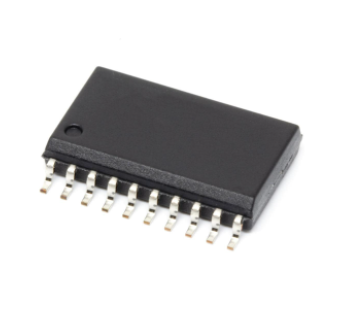

Микроконтроллер ATTINY261A-SU
У поставщика
У поставщиков
586 шт.
Норм. уп.: 37
Цены поставщиков
Склад 13
В наличии:586 шт
Срок поставки: до недели
Норм. уп.: 37
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 267,24 |
| от 6 | 263,73 |
| от 11 | 259,30 |
| от 22 | 253,33 |
| от 37 | 245,10 |
Описание
Микроконтроллер ATTINY261A-SU от Microchip выполнен в корпусе SOIC-20 для поверхностного монтажа. Оснащён 8-битным AVR-ядром, 2 КБ флеш-памяти и 11 каналами 10-битного АЦП. Подходит для компактных устройств промышленной автоматики и бытовой электроники.
Технические характеристики
| Линии ввода-вывода | 16 |
| Тип монтажа | SMD |
| Кол-во выводов | 20 |
| Размер SRAM | 128B |
| Размер флеш-памяти | 2KB |
| Объем EEPROM | 128B |
| Pwm outputs | 3 |
| Режимы сна | Idle, ADC Noise Reduction, Standby, Power-Down |
| Supply pins | VCC, GND, AVCC, AGND |
| Счетчик таймера | 2 |
| Каналы АЦП | 11 |
| Корпус | SO-20 |
| Active current | 200µA at 1MHz, 1.8V, 25°C |
| Разрешение АЦП | 10-bit |
| Сохранение данных | 20 years at 85°C, 100 years at 25°C |
| Max throughput | 20 MIPS |
| Сброс при включении | Да |
| Throughput max | 20 MIPS at 20 MHz |
| Таймеры-счетчики | One 8/16-bit timer/counter with prescaler, one 8/10-bit high speed timer/counter with prescaler |
| Сторожевой таймер | Да |
| Clock speed max | 20 MHz |
| Интерфейс отладки | debugWIRE |
| Выносливость Flash | 10,000 write/erase cycles |
| Cpu architecture | AVR 8-bit |
| Ресурс EEPROM | 100,000 write/erase cycles |
| Последовательный интерфейс | USI |
| Analog comparator | Да |
| Flash memory size | 2 KB |
| Instruction count | 123 |
| Рабочее напряжение | 1.8V to 5.5V |
| Темп. диапазон | -40°C to +85°C (inferred from data retention and typical AVR ratings) |
| Power down current | 0.1µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Детекция провалов напр. | Да |
| Внутр. генератор | Да |
| Макс. такт. частота | 20MHz |
| Operating speed grades | 0-4 MHz @ 1.8-5.5V; 0-10 MHz @ 2.7-5.5V; 0-20 MHz @ 4.5-5.5V |
| Power consumption active | 200 µA at 1 MHz, 1.8V, 25°C |
| Power consumption power down | 0.1 µA at 1.8V, 25°C |
