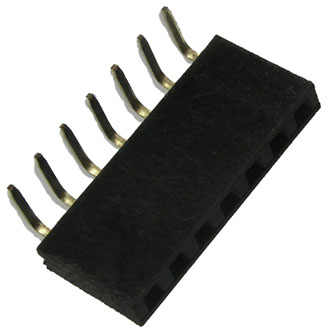

Разъём KLS1-208-1-07-R (PBS-07R)
Нет в наличии
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,91 |
Описание
Разъём KLS Electronic — 7-контактная массивная вилка с шагом 2,54 мм. Контакты рассчитаны на ток до 3 А и напряжение до 1000 В, корпус выполнен из термостойкого пластика. Подходит для промышленной автоматики и устройств, требующих надёжного соединения при высоком напряжении.
Технические характеристики
| Серия | KLS1-208-1 |
| Тип | Female Header |
| Количество контактов | 7 |
| Номинальный ток | 3 А |
| Номинальное напряжение | 1000 В |
| Шаг | 2,54 мм |
| Монтаж | Выводной |
| Материал корпуса | PBT/PA6T |
| Материал контакта | Латунь |
| Класс горючести | UL94V-0 |
| Рабочая температура | -40…+105 °C |
| Ширина | 6.3mm (from drawing) |
| Height | 8.4mm |
| Высота | 8.5mm |
| Кол-во выводов | 7 |
| Общая длина | 18.38mm (approx for 7 pins) |
| Покрытие контакта | Au or Sn over Ni |
| Pcb hole layout | 2.54 x (N-1) positions ±0.15mm |
| Pin orientation | Right Angle |
| Material housing | 30% Glass filled PBT UL94V-0 |
| Material contacts | Brass or Phosphor Bronze |
| Конфигурация рядов | Single row |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PBT/PA6T, UL 94 V-0 |
| Operating temperature | -45°C~+105°C |
| Сопр. изоляции | 1000MΩ min |
| Макс. температура обработки | 180°C for 30-60s (200°C for 10s) |
| Сопротивление изоляции | 5000 MΩ min. at DC 500V |
| Сопротивление контакта | 20 mΩ max. at DC 100mA |
