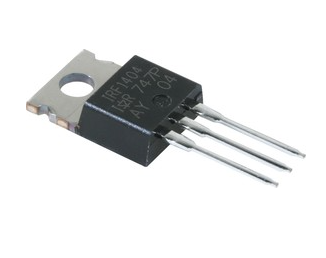

Полевой транзистор IRF1404PBF
У поставщика
У поставщиков
26 371 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт88,04 ₽
Сумма880,40 ₽
+ доплата 490,00 ₽
В наличии8 371 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 100 — 82,71 ₽ (−6%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии18 000 шт
от 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 46,59 ₽
Заказ со склада «Склад 13» с этой позицией — 880,40 ₽. До заказа без доплаты не хватает 16 419,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 880,40 ₽
Описание
Полевой транзистор IRF1404PBF от Infineon — мощный N-канальный MOSFET. Выдерживает напряжение до 40 В и ток до 162 А при минимальном сопротивлении открытого канала. Выполнен в корпусе TO-220. Идеально подходит для цепей питания, преобразователей напряжения и силовой электроники.
Технические характеристики
| Tf | 33ns |
| Tr | 190ns |
| GFS | 76S |
| I s | 202A |
| L d | 4.5nH |
| L s | 7.5nH |
| Заряд затвора | 131nC to 196nC |
| Заряд обратного восстановления | 163nC to 245nC |
| Температура перехода | -55 to +175°C |
| Тип | полевые (FETs, MOSFETs) |
| TRR | 78ns to 117ns |
| Энергия лавинного пробоя | 620mJ |
| Макс. импульсный ток | 808A |
| Заряд затвор-сток (Qgd) | 37nC to 56nC |
| Заряд затвор-исток (Qgs) | 36nC |
| Напряжение затвор-исток | ±20V |
| Напряжение V_SD | 1.5V |
| Входная ёмкость | 5669pF |
| Выходная ёмкость | 1659pF |
| Проходная ёмкость | 223pF |
| Скорость нарастания напряжения (dV/dt) | 1.5V/ns |
| Ток утечки сток-исток (IDSS) | 20µA |
| Температура хранения | -55 to +175°C |
| Td(вкл) | 17ns |
| V dss | 40V |
| Td(выкл) | 46ns |
| Ток стока при 25 °C | 202A |
| Рассеиваемая мощность при 25 °C | 333W |
| Корпус | TO-220AB |
| Сопротивление сток-исток | 0.004Ω |
| Тепловое сопротивление RthCS | 0.50°C/W |
| Тепловое сопротивление RthJA | 62°C/W |
| Тепловое сопротивление переход-корпус | 0.45°C/W |
| Пороговое напряжение затвор-исток | 2.0V to 4.0V |
| C oss 1v | 6205pF |
| Ток стока при 100 °C | 143A |
| Тип монтажа | Выводной |
| C oss 32v | 1467pF |
| Эффективная выходная ёмкость Coss | 2249pF |
| I gss fwd | 200nA |
| I gss rev | -200nA |
| Описание | HEXFET силовой MOSFET |
| Импульсный ток Idm | 808A |
| Артикул | IRF1404PBF |
| Темп. пайки | 300°C в течение 10 с |
| Момент затяжки | 10 lbf·in (1.1N·m) |
| Структура | N-канал |
| Автомобильный | Q101 |
| Раб. температура | 175°C |
| Коэффициент снижения мощности | 2.2W/°C |
| Максимальное напряжение сток-исток Uси,В | 40 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 162 |
