Микросхема IRS21814SPBF от Infineon — высоковольтный драйвер верхнего и нижнего плеча. Работает с напряжением до 600 В, совместима с логикой 3,3 В и 5 В, имеет встроенную защиту от сквозных токов. Применяется в импульсных источниках питания, преобразователях и промышленной автоматике.
Технические характеристики

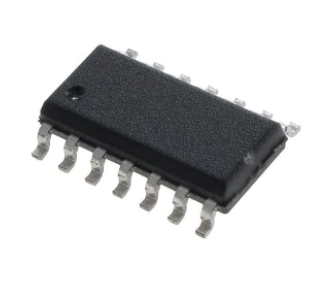

| Корпус | 14-Lead SOIC |
| Особенности | Floating channel for bootstrap operation up to 600V, Undervoltage lockout for both channels, 3.3V and 5V logic compatible, Matched propagation delay, Lower di/dt gate driver for noise immunity, Cross-conduction prevention (internal deadtime 400 ns? Not confirmed), RoHS compliant |
| Тип монтажа | SMD |
| Время спада | 20 ns typical |
| Время нарастания | 40 ns typical |
| Артикул | IRS21814SPBF |
| Delay matching | 0 ns to 35 ns |
| Recommended vb | VS + 10V to VS + 20V |
| Recommended vs | up to 600V |
| Absolute max vb | 620V |
| Absolute max vs | 600V (relative to COM) |
| Allowable dv dt | 50 V/ns |
| Recommended vcc | 10V to 20V |
| Absolute max vcc | 20V |
| Рассеиваемая мощность | 1.0W at TA≤25°C |
| Низкое выходное напряжение | 0.2V max at IO=20mA |
| Output sink current | 1.8A (pulsed) |
| Output source current | 1.4A (pulsed) |
| Quiescent vbs current | 20 µA to 150 µA |
| Quiescent vcc current | 50 µA to 240 µA |
| Input low bias current | 5 µA max |
| Recommended vss offset | -5V to 5V |
| Input high bias current | 25 µA to 60 µA |
| Undervoltage hysteresis | 0.3V to 0.7V |
| Макс. темп. перехода | 150°C |
| Output high voltage drop | 1.4V max (VBIAS - VO) |
| Logic input low threshold | 0.8V max |
| Диап. темп. хр. | -50°C to 150°C |
| Turn on propagation delay | 180 ns to 270 ns |
| Температура пайки выводов | 300°C for 10 seconds |
| Logic input high threshold | 2.5V min |
| Turn off propagation delay | 220 ns to 330 ns |
| Диап. раб. темп. | -40°C to 125°C |
| Offset supply leakage current | 50 µA max at VB=VS=600V |
| Термосопротивление переход-среда | 120 °C/W |
| Undervoltage threshold negative vcc vbs | 7.4V to 9.0V |
| Undervoltage threshold positive vcc vbs | 8.0V to 9.8V |
