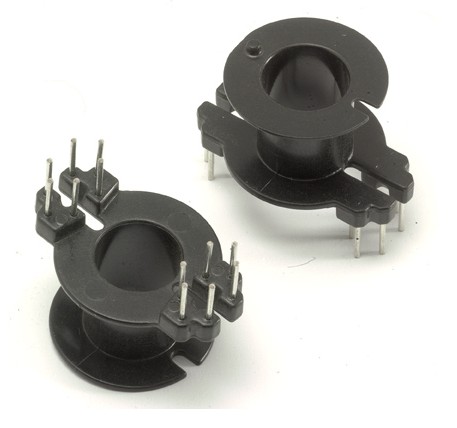

Каркас RM8 1 секц. 12 выв./ B65812N1012D001
Нет в наличии
Описание
Каркас катушки RM8 от TDK-EPC (EPCOS) выполнен из черного термореактивного пластика класса UL 94 V-0. Модель рассчитана на 12 выводов и одну секцию, площадь обмотки — 30 мм². Подходит для монтажа в отверстия на плате и совместим с сердечником RM8. Применяется в импульсных трансформаторах и дросселях для промышленной автоматики.
Технические характеристики
| Тип | Coil former (bobbin) |
| Цвет | Чёрный |
| Корпус | RM8 |
| Материал | GFR thermosetting plastic (UL 94 V-0) |
| Тип монтажа | Выводной |
| Секции | 1 |
| Кол-во выводов | 12 |
| Производитель | EPCOS (TDK) |
| Winding area | 30 mm² |
| Код заказа | B65812N1012D001 |
| Паяемость | IEC 60068-2-20 test Ta method 1 (aging 3): 235°C, 2s |
| Compatible core | RM8 |
| Класс изоляции | F (155°C) |
| Resistance factor | 47 μΩ |
| Average turn length | 42 mm |
| Раб. темп. макс. | 155°C |
| Стойкость к теплу пайки | IEC 60068-2-20 test Tb method 1B: 350°C, 3.5s |
