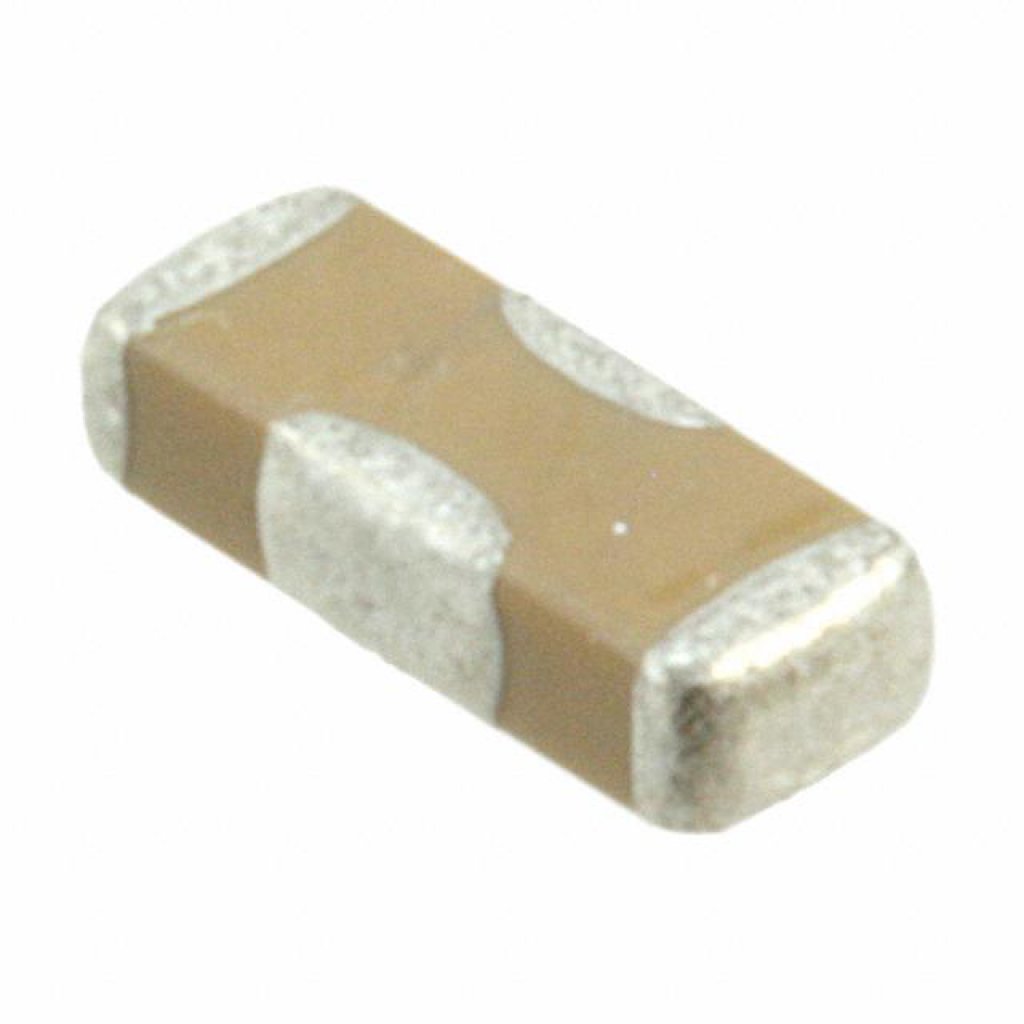

Фильтр емкостной NFM3DCC471R1H3L
У поставщика
У поставщиков
3 965 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:3 950 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,51 |
| от 92 | 20,26 |
| от 183 | 18,42 |
| от 366 | 17,02 |
| от 732 | 15,97 |
Склад 12
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,60 |
| от 10 | 16,96 |
Описание
Фильтр емкостной NFM3DCC471R1H3L производства Murata — это трёхвыводной компонент для подавления высокочастотных помех в цепях питания. Устройство сочетает функции конденсатора и фильтра, обеспечивая эффективное снижение шума в широком диапазоне частот. Благодаря компактному исполнению подходит для плотного монтажа в портативной и бортовой электронике.
Технические характеристики
| Особенности | Low ESL, EMIFIL |
| Тип монтажа | SMD |
| Упаковка | Embossed tape, 8mm wide, 4000 pcs/reel |
| Ёмкость | 470 pF |
| Описание | 3 Terminals Low ESL Chip Multilayer Ceramic Capacitor (EMIFIL) for General Purpose |
| Размер e | 0.3±0.2 mm |
| Dimension g | 0.25±0.2 mm |
| Dimension i | 1.1±0.3 mm |
| Артикул | NFM3DCC471R1H3L |
| Корпус | 1206 |
| Испытательное напряжение | 1±0.2V rms |
| Размеры мм | E: 0.3±0.2; I: 1.1±0.3; J: 0.25±0.2; Ширина: 1.25±0.2; Длина: 3.2±0.2; Толщина: 0.7±0.2 |
| Тип монтажа | SMD |
| Число выводов | 3 |
| Тестовая частота | 1 kHz |
| Dimension j min | 0.4 mm |
| Current rated dc | 300 mA |
| Dc rated current | 300mA |
| Dc rated voltage | 50V |
| Ширина | 1.25±0.2 mm |
| Voltage rated dc | 50V |
| Сопротивление DC макс. | 300 mΩ |
| Длина | 3.2±0.2 mm |
| Capacitance nominal | 470 pF |
| Толщина | 0.7±0.2 mm |
| Выдерживаемое напряжение | 150V DC |
| Примечание | чип 1205 470pF +50%-20% 50V 300mA |
| Допуск емкости | +50/-20% |
| Withstanding voltage dc | 150V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Test voltage capacitance | 1±0.2 Vrms |
| Frequency for capacitance | 1.0±0.1 kHz |
| Мин. сопротивление изоляции | 1000 MΩ |
| Диап. темп. хр. | -55 to 125°C |
| Диап. раб. темп. | -55 to 125°C |
| Описание (англ.) | NFM3DC 470pF +50/-20% 50V 300mA |
| Напряжение, В | 50 |
