Описание

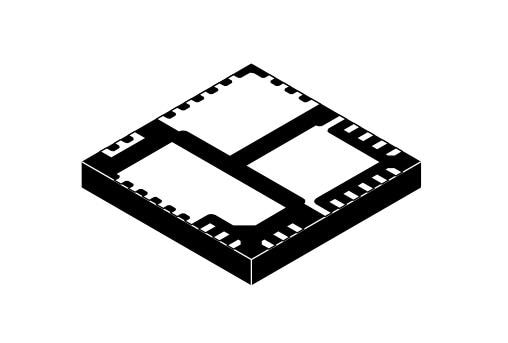

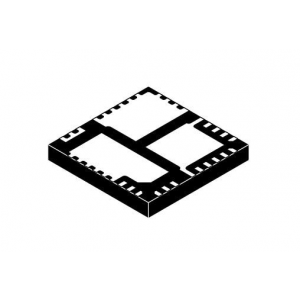

Микросхема NCP4060AMNTXG от ON Semiconductor — это контроллер питания. Работает с входным напряжением от 16 до 80 В, выдает постоянный ток до 6 А и выходное напряжение от 1,25 В. Корпус QFN19 (6x6 мм) подходит для поверхностного монтажа. Применяется в промышленной автоматике и мощных источниках питания.
Технические характеристики
| RoHS | Pb-Free |
| ESD CDM | 1500V |
| ЭСР HBM | 2000V |
| Тип монтажа | SMD |
| Кол-во выводов | 19 |
| Артикул | NCP4060AMNTXG |
| Корпус | 485FL |
| Тип корпуса | QFN19 |
| Minimum off time | 330ns |
| Vb current limit | 117mA |
| Макс. вх. напр. | 80V |
| Мин. входное напряжение | 16V |
| Output current dc | 6A |
| Опорное напряжение | 1.25V |
| Shipping quantity | 2500 per tape & reel |
| Vb output voltage | 5.25V |
| Minimum duty cycle | 8% |
| Мин. вых. напряжение | 1.25V |
| Размеры упаковки | 6mm x 6mm |
| Reference accuracy | ±1% |
| High side ocp ratio | 2x LS OCP |
| Пиковый выходной ток | 10A |
| Vdd uvlo hysteresis | 0.4V |
| Vcc quiescent current | 5.5mA to 10mA |
| Programmable frequency | Да |
| Vb dropout voltage max | 1.8V |
| Comp clamp voltage high | 3.4V |
| Error amplifier dc gain | 85dB |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Error amplifier bandwidth | 24MHz |
| Error amplifier slew rate | 2.5V/µs |
| Диапазон частоты переключения | 100kHz to 500kHz |
| Vdd uvlo threshold rising | 4.6V |
| Low side ocp blanking time | 150ns |
| Low side rds on iset ratio | 440µΩ/A |
| Feedback input bias current | 100nA to 120nA |
| Error amplifier phase margin | 60deg |
| Error amplifier sink current | 17mA |
| Low side fixed ocp threshold | 150mV |
| Макс. температура перехода | 150°C |
| Shutdown supply current en 0v | 160µA |
| Shutdown supply current en 1v | 700µA |
| Error amplifier source current | 6mA |
| Low side iset temp coefficient | +0.36%/°C |
| Low side programmable ocp range | <600mV |
| Operating ambient temperature max | 125°C |
| Operating ambient temperature min | -40°C |
| Low side ocp switch over threshold | 0.6V |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Thermal resistance junction to ambient hs fet | 25°C/W |
| Thermal resistance junction to ambient ls fet | 26°C/W |
| Thermal resistance junction to ambient controller | 27°C/W |
| Thermal characterization parameter junction to case | 0.5°C/W |
