Описание

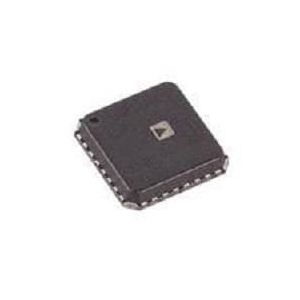

Микросхема ADV7281AWBCPZ-M от Analog Devices — это видеодекодер с поддержкой композитного (CVBS) и дифференциального видеовхода. Работает со стандартами NTSC, PAL и SECAM, оснащён 10-битным АЦП и адаптивным 2D-гребенчатым фильтром для чёткого изображения. Выпускается в компактном корпусе LFCSP размером 5×5 мм с 32 выводами для поверхностного монтажа. Применяется в системах видеонаблюдения, промышленной автоматике и автомобильной электронике.
Технические характеристики
| Особенности | Differential, pseudo differential, single-ended CVBS input, 5-line adaptive 2D comb filter, Integrated AGC, Adaptive Contrast Enhancement (ACE), STB diagnostics, Copy protection detection (Rovi), Power-down mode, RoHS compliant |
| Тип монтажа | SMD |
| Интерфейс | I2C, MIPI CSI-2 Tx |
| Стандарты | NTSC/PAL/SECAM |
| Oversampling | 4x |
| Выводы корпуса | 32 |
| Тип корпуса | LFCSP |
| Разрешение АЦП | 10-bit |
| Темп. диапазон | -40°C to +105°C |
| Размеры упаковки | 5mm × 5mm |
| Video input channels | 6 |
| Common mode input range | 4V |
