Микросхема TL431C от HTC Taejin — программируемый прецизионный шунтовый стабилизатор напряжения. Опорное напряжение 2,495 В с точностью 0,5%, максимальное входное напряжение до 42 В, выходной ток до 100 мА. Доступна в корпусах TO-92, SOT-23 и SOT-89. Применяется в источниках питания, зарядных устройствах и цепях обратной связи в промышленной и бытовой электронике.
Технические характеристики
| Тип | Programmable Precision Shunt Regulator |
| Vka max | 42V |
| Iref max | 10 mA |
| Iref min | -0.05 mA |
| Vref max | 2.507V |
| Vref min | 2.483V |
| Компонент | TL431C |
| Кол-во выводов | 3 |
| Pin 1 name | Reference |
| Pin 2 name | Anode |
| Pin 3 name | Cathode |
| Iref typical | 1.8-4.0 µA |
| Vref nominal | 2.495V |
| Функция вывода 1 | Reference Voltage |
| Функция вывода 2 | Ground |
| Pin 3 function | Input Supply Voltage |
| Vref tolerance | 0.5% |
| Iref temp coeff | 0.4-1.2 µA over full range |
| Варианты корпуса | TO-92, SOT-23 3L, SOT-89 3L |
| Vref temp coeff | 15-30 mV over full range |
| Ik off state max | 0.90 µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Ik continuous max | 150 mA |
| Ik continuous min | -100 mA |
| Макс. температура перехода | 150°C |
| Мин. температура перехода | -40°C |
| Vka max operation | 40V |
| Макс. рабочая температура | 125°C |
| Мин. рабочая температура | -40°C |
| Vka min regulation | 2.495V |
| Vref temp coeff ppm | 50 ppm/°C |
| Dynamic impedance max | 0.50 Ω |
| Ik min for regulation | 0.5 mA |
| Output voltage formula | Vo = (1 + R1/R2) × VREF |
| Vref to vka ratio change | -1.4 to -2.7 mV/V (10V range), -1.0 to -2.0 mV/V (10-36V range) |
| Dynamic impedance typical | 0.27 Ω |

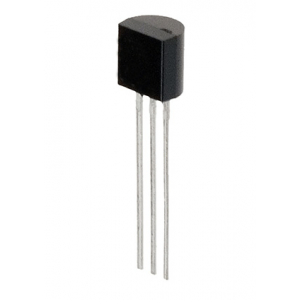

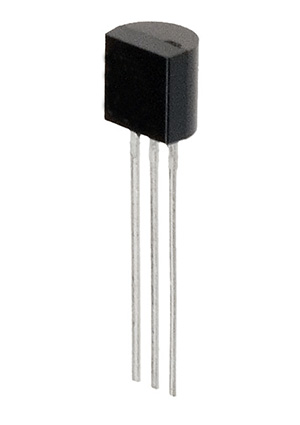

| Корпус | TO92-3 |
