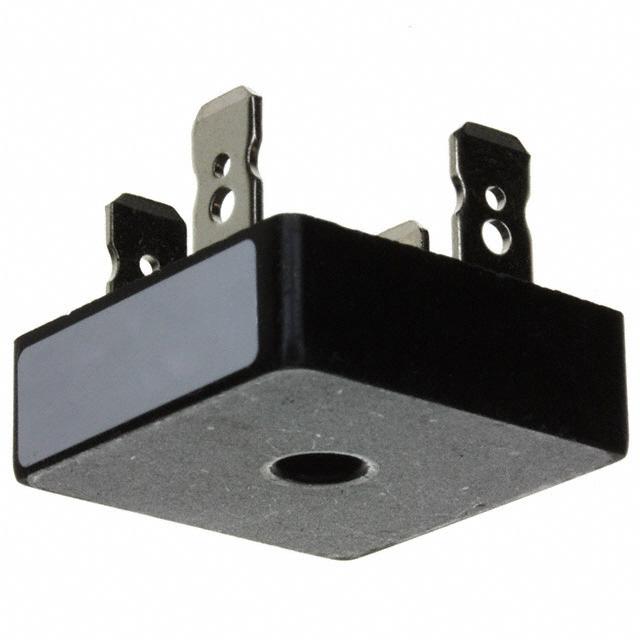

Диодный мост VS-26MB120A
У поставщика
У поставщиков
180 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:180 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 109,96 |
| от 5 | 1 060,58 |
| от 10 | 1 021,38 |
| от 20 | 986,92 |
| от 40 | 963,61 |
Описание
Диодный мост VS-26MB120A от Vishay выпрямляет переменный ток в постоянный. Устройство рассчитано на напряжение до 1200 В и ток до 25 А, заключено в прочный корпус D-34. Подходит для блоков питания промышленного оборудования и силовых выпрямителей.
Технические характеристики
| Тип | Single Phase Bridge Rectifier |
| Корпус | GBPC...A (D-34) |
| Тип монтажа | Выводной |
| Клеммы | Nickel plated, solderable with lead-free solder (SAC305), solder temperature 260°C to 275°C |
| Артикул | VS-26MB120A |
| UL одобрение | UL E300359 |
| Момент затяжки | 2.0Nm |
| Approximate weight | 20g |
| Схема включения | Single phase bridge |
| Average output current | 25A |
| Material categorization | see www.vishay.com/doc?99912 |
| Low level threshold voltage | 0.76V |
| Maximum i2t for fusing 10ms | 790A^2s |
| High level threshold voltage | 0.92V |
| Maximum forward voltage drop | 1.11V |
| Maximum i2 sqrt t for fusing | 5.6kA^2*sqrt(s) |
| Maximum i2t for fusing 8 3ms | 725A^2s |
| Test condition forward voltage | Tj=25°C, tp=400us, IFM=40A pk |
| Повторяющееся импульсное обратное напряжение | 1200V |
| Rms isolation voltage base plate | 2700V |
| Maximum dc reverse current at 25C | 10uA |
| Case temperature for rated current | 65°C |
| Low level forward slope resistance | 6.8mOhm |
| High level forward slope resistance | 5.0mOhm |
| Неповторяющееся импульсное обратное напряжение | 1300V |
| Maximum dc output current capacitive | 20A |
| Maximum i2t for fusing 10ms with vrrm | 560A^2s |
| Junction and storage temperature range | -55°C to 150°C |
| Maximum i2t for fusing 8 3ms with vrrm | 512A^2s |
| Maximum thermal resistance case to heatsink | 0.2K/W |
| Maximum thermal resistance junction to case | 1.7K/W |
| Maximum dc output current resistive or inductive | 25A |
| Maximum peak one cycle non repetitive forward current 10ms | 400A |
| Maximum peak one cycle non repetitive forward current 8 3ms | 420A |
| Maximum peak one cycle non repetitive forward current 10ms with vrrm | 335A |
| Maximum peak one cycle non repetitive forward current 8 3ms with vrrm | 350A |
| Крепление | клемма quick-connect |
