Описание

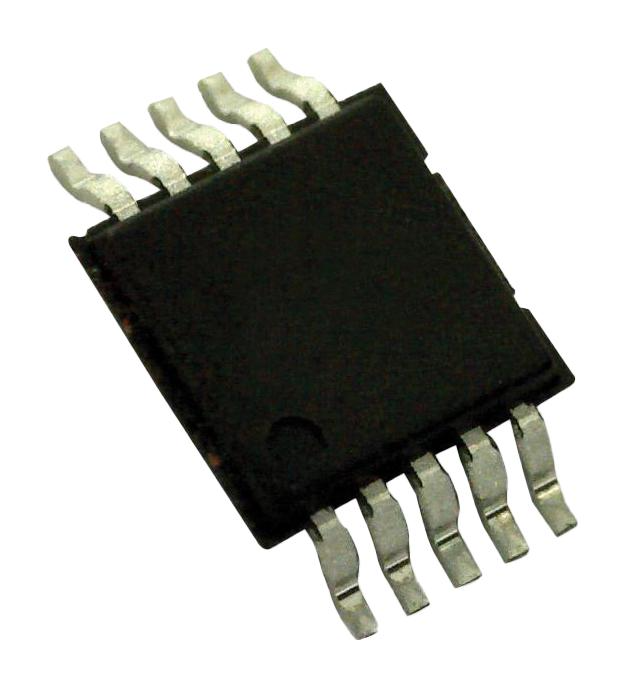

Микросхема AD8244BRMZ-R7 от Analog Devices представляет собой прецизионный, малошумящий JFET-усилитель с четырьмя независимыми каналами. Разработана для задач, требующих высокой точности и стабильности, таких как обработка сигналов датчиков и буферизация аналоговых сигналов. Отличается низким входным током смещения и минимальным уровнем собственных шумов, что делает её подходящей для измерительного и аудиооборудования.
Технические характеристики
| Тип | Quad Buffer |
| Grade | B |
| Особенности | FET input, unity-gain, rail-to-rail output, low noise, low power |
| Тип монтажа | SMD |
| Полоса пропускания | 3MHz |
| Кол-во выводов | 10 |
| Скорость нарастания | 0.8V/µs |
| Артикул | AD8244BRMZ-R7 |
| Gain nominal | 1V/V |
| Тип корпуса | MSOP-10 |
| Входное сопротивление | 10TΩ || 4pF |
| Offset drift max | 5µV/°C |
| Размеры упаковки | 3.00mm x 3.00mm x 1.10mm |
| Capacitive load drive | 200pF |
| Ток КЗ | 8mA |
| Output swing to ground | 25mV |
| Settling time to 0.01% | 8µs |
| Двуполярное питание макс. | ±18V |
| Supply voltage dual min | ±1.5V |
| Макс. напряжение смещения | 350µV |
| Supply voltage single max | 36V |
| Supply voltage single min | 3V |
| Current noise density 1kHz | 0.8fA/√Hz |
| Input bias current 25C max | 2pA |
| Input bias current 85C max | 50pA |
| Voltage noise density 1kHz | 13nV/√Hz |
| Диап. раб. темп. | -40°C to +85°C |
| Current noise 0 1 to 10Hz pp | 8fA p-p |
| Voltage noise 0 1 to 10Hz pp | 0.4µV p-p |
| Supply current per amplifier max | 250µA |
| Output swing to positive rail no load | 4.97V |
| Output swing to positive rail 10k load | 4.9V |
