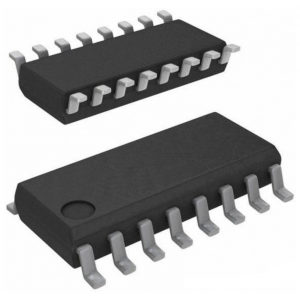

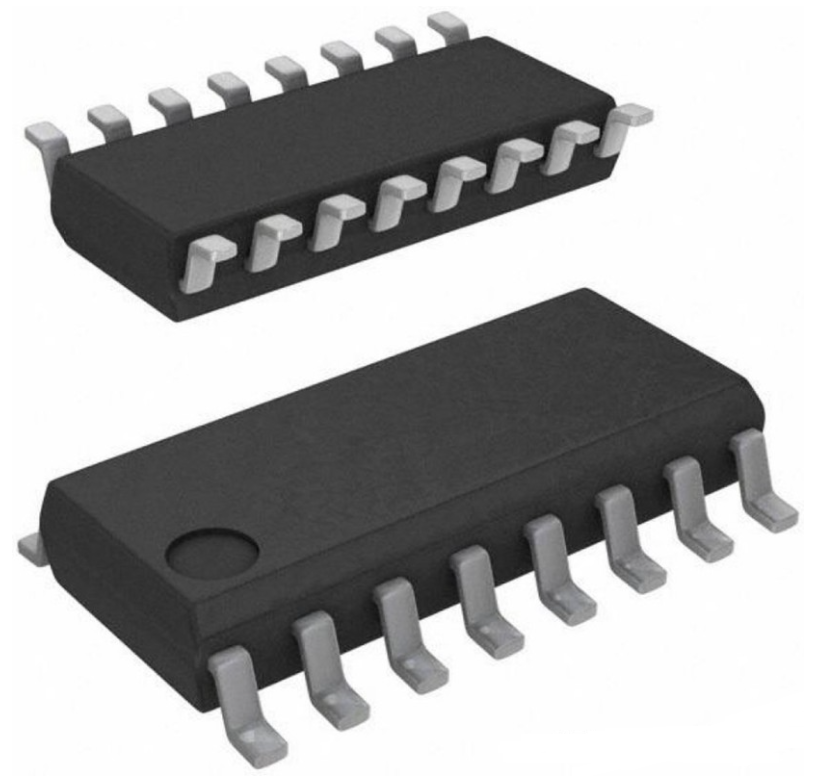

HEF4060BT - это 14-ступенчатый двоичный счетчик / делитель и осциллятор с переносом пульсаций с тремя выводами генератора (RS, REXT и CEXT), десятью буферизованными выходами (Q3 - Q9 и Q11 - Q13) и приоритетным входом асинхронного сброса главного устройства (MR) . Конфигурация генератора позволяет создавать схемы RC или кварцевого генератора. Генератор может быть заменен внешним тактовым сигналом на входе RS. Действие триггера Шмитта на тактовом входе делает его очень устойчивым к более медленным временам нарастания и спада тактового сигнала. Счетчик продвигается на переходе RS в отрицательную сторону. Высокий уровень MR сбрасывает счетчик (от Q3 до Q9 и от Q11 до Q13 = низкий), независимо от других условий ввода. Он работает в рекомендованном диапазоне питания VDD от 3 до 15 В относительно VSS (обычно заземления). Неиспользуемые входы необходимо подключить к VDD, VSS или другому входу.
